Máy ảnh Global Shutter Raspberry Pi 1.6MP

Module máy ảnh Global Shutter (máy ảnh màn trập toàn cầu)

Đây là module máy ảnh mới nhất từ Raspberry Pi. Nó có cùng dạng với Module Raspberry Pi High Quality camera, chúng sử dụng chung khung kim loại cho ống kính CS. Vì vậy, bạn có thể sử dụng ống kính CS/C cho máy ảnh Raspberry Pi HQ với module máy ảnh màn trập toàn cầu, ví dụ:

• Ống Kính Raspberry Pi 6mm Wide Angle (CS Mount)
• Ống Kính Raspberry Pi 16mm Telephoto (C Mount)
• Ống kính Raspberry Pi HQ 35mm (C Mount)
• Ống kính Raspberry Pi HQ Camera 8 – 50mm

Raspberry Pi Global Shutter Camera là giải pháp camera mới nhất của Raspberry Pi. Nó sử dụng cảm biến SONY IMX296 1,6 megapixel với màn trập GLOBAL tích hợp. Nó rất phù hợp với các ứng dụng yêu cầu hình ảnh chính xác khi có CHUYỂN ĐỘNG NHANH (RAPID MOTION), ví dụ như:

• Chụp ảnh và quay phim tốc độ cao: Để chụp các đối tượng hoặc sự kiện chuyển động nhanh, chẳng hạn như thể thao hoặc thí nghiệm khoa học, trong đó hiện tượng mờ do chuyển động có thể gây biến dạng và gây khó khăn cho việc chụp ảnh rõ nét và chính xác.
• Robot và tự động hóa: Trong sản xuất, kiểm tra hoặc các ứng dụng công nghiệp khác, nơi các đối tượng có thể di chuyển nhanh chóng và nắm bắt chính xác vị trí và hướng của chúng là rất quan trọng để kiểm soát chất lượng.
• Thực tế tăng cường và thực tế ảo: Trong các ứng dụng AR/VR, nơi các đối tượng có thể di chuyển nhanh trong thời gian thực và cần được chụp và hiển thị chính xác để tạo ra trải nghiệm thực tế và liền mạch.
• An ninh và giám sát: Đối với những môi trường cần giám sát nơi mà các đối tượng chuyển động nhanh, chẳng hạn như người hoặc phương tiện, cần được nắm bắt và xác định chính xác cho mục đích giám sát hoặc an ninh.
• Ô tô: Ở hệ thống tự lái hoặc hỗ trợ người lái tiên tiến, trong đó camera cần ghi lại chính xác các vật thể chuyển động nhanh, chẳng hạn như các phương tiện khác hoặc người đi bộ, để cho phép lái xe tự động an toàn và đáng tin cậy.

Nó có thể chụp được chuyển động nhanh mà không tạo ra các hiệu ứng bị mờ như trên màn trập lăn (rolling shutter).

Các máy ảnh màn trập bình thường được gọi là màn trập lăn. Hình ảnh dưới đây cho thấy sự khác biệt giữa việc chụp một chiếc quạt đang chuyển động, được chụp bằng máy ảnh Neo sCMOS với các chế độ phơi sáng màn trập lăn và màn trập toàn cầu, cùng thời gian phơi sáng. Biến dạng không gian liên quan đến ‘hiệu ứng màn trập lăn’ có thể thấy rõ trong ảnh bên trái. Màn trập toàn cầu là chế độ thu ảnh ‘chụp nhanh’ và tránh biến dạng không gian.

Với kích thước điểm ảnh lớn 3,45µm x 3,45µm mang lại độ nhạy sáng cao, Camera màn trập toàn cầu có thể hoạt động với thời gian phơi sáng ngắn (thấp nhất là 30µs với đủ ánh sáng), một lợi thế cho chụp ảnh tốc độ cao. Tương tự như các cảm biến màn trập toàn cầu khác, IMX296 có độ phân giải thấp hơn các cảm biến màn trập lăn có kích thước tương tự; số điểm ảnh thấp phù hợp với các ứng dụng tầm nhìn của máy, điều này khó xử lý hình ảnh độ phân giải cao trong thời gian thực. Độ phân giải thấp hơn của Máy ảnh màn trập toàn cầu có nghĩa là với độ phóng đại ống kính phù hợp, hình ảnh phù hợp để xử lý bằng 1 máy mô hình có tầm nhìn có thể được chụp nguyên bản.

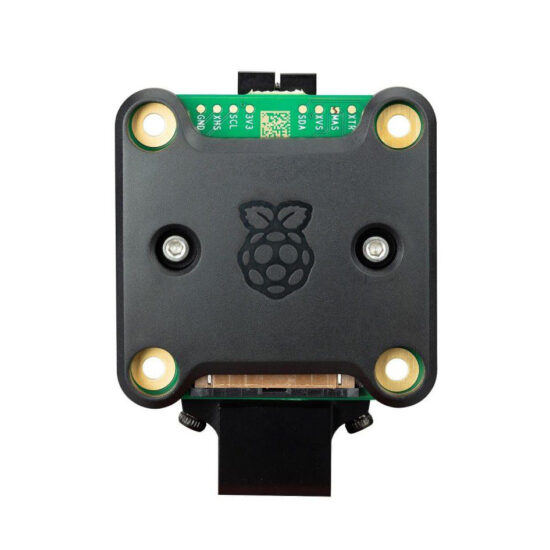

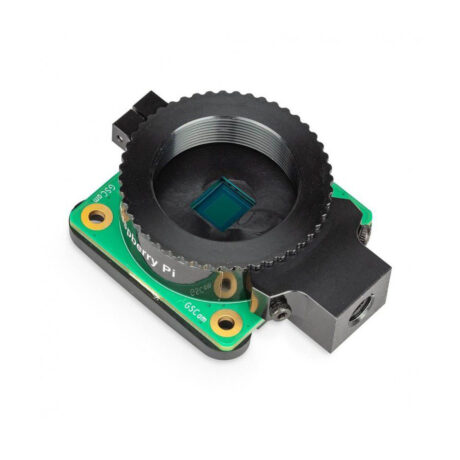

Gói mô-đun máy ảnh Global Shutter bao gồm một bảng mạch mang cảm biến Sony IMX296 với màn trập toàn cầu, cáp FFC (Cáp phẳng linh hoạt) để kết nối với máy tính Raspberry Pi, ngàm ống kính bằng nhôm phay với giá ba chân tích hợp và tiêu cự vòng điều chỉnh, nắp lưng bằng nhựa có thể tháo rời để bảo vệ và bộ chuyển đổi ngàm C sang CS.

Mô-đun máy ảnh Màn trập toàn cầu là một loại cảm biến máy ảnh chụp ảnh bằng cách hiển thị đồng thời tất cả các pixel trên cảm biến, thay vì quét qua từng dòng cảm biến. Phơi sáng đồng thời này có nghĩa là mỗi pixel trên cảm biến được tiếp xúc với ánh sáng cùng một lúc và hình ảnh thu được không bị biến dạng và nhòe chuyển động do các vật thể di chuyển qua khung hình trong quá trình quét gây ra.

Có rất nhiều lợi ích của mô-đun máy ảnh màn trập toàn cầu. Ví dụ: nó có thể cải thiện chất lượng của hình ảnh và video được quay trong môi trường có nhịp độ nhanh hoặc chuyển động cao, chẳng hạn như các ứng dụng thể thao, hành động hoặc người máy. Nó cũng có thể cải thiện độ chính xác của các phép đo được lấy từ hình ảnh, vì các biến dạng do chuyển động mờ có thể gây khó khăn cho việc đánh giá chính xác vị trí và hướng của các đối tượng.

Module máy ảnh đi kèm với cáp FFC 15 chân tiêu chuẩn (dài 20cm) để bạn kết nối với bo mạch Raspberry Pi. Máy ảnh Global Shutter này được thiết kế để hoạt động với các ống kính có thể hoán đổi cho nhau ở cả hai dạng ngàm C và CS. Các yếu tố hình thức ống kính khác cũng có thể được cung cấp bằng cách sử dụng bộ điều hợp ống kính của bên thứ ba.

Ngoài ra, nếu bạn có nhu cầu kéo dài khoảng cách từ camera đến Raspberry Pi, bạn có thể cân nhắc sử dụng các loại cáp FFC sau

Cáp FFC Raspberry Pi Camera 50cm

Cáp FFC Raspberry Pi Camera 1m

Với camera màn trập toàn cầu này, giờ đây bạn có thể chụp ảnh tốc độ cao bằng Raspberry Pi và với ống kính có thể điều chỉnh để có các điểm lấy nét và khẩu độ khác nhau. Sản phẩm tương thích với các thiết bị:

• Raspberry Pi 5 (bạn cần cáp CSI nhỏ)
• Raspberry Pi 4
• Raspberry Pi 3 Model B+
• Raspberry Pi Zero 2 W (bạn sẽ cần dây cáp CSI nhỏ hơn)
• Raspberry Pi Zero W (Wireless) (bạn sẽ cần dây cáp CSI nhỏ hơn)

Lưu ý:

• Máy ảnh Global Shutter KHÔNG đi kèm với ống kính và PHẢI có ống kính để hoạt động, vì vậy hãy mua riêng hoặc mua bộ dụng cụ hoàn chỉnh.
• Mô-đun Camera màn trập toàn cầu này KHÔNG tương thích với phiên bản đầu tiên của bo mạch Raspberry Pi Zero không đi kèm với cổng CSI.

Thông số kỹ thuật Máy ảnh Global Shutter Raspberry Pi 1.6MP

• Cảm biến hình ảnh:
  • SONY IMX296LQR-C
  • 1.58 Megapixels (màu)
  • Màn trập toàn cầu tích hợp (global shutter)
• Kích cỡ cảm biến: đường chéo cảm biến 6.3mm
• Kích cỡ Pixel : 3.45µm x 3.45µm
• Chuẩn ảnh Đầu ra: RAW10
• Back Focus: Có thẻ điều chỉnh được (12.5mm – 22.4mm)
• Các chuẩn ống kính:
  • Ngàm CS
  • Ngàm C (Bộ chuyển đổi ngàm C-CS đi kèm và được gắn trên máy ảnh theo mặc định)
• Không bao gồm thấu kính lấy nét, nhưng PHẢI có một thấu kính, bạn cần mua riêng, ví dụ các lens dưới đây:
  • Ống Kính Raspberry Pi 6mm Wide Angle (CS Mount)
  • Ống Kính Raspberry Pi 16mm Telephoto (C Mount)
  • Ống kính Raspberry Pi HQ 35mm (C Mount)
  • Ống kính Raspberry Pi HQ Camera 8 – 50mm
• Bộ lọc cắt IR: tích hợp
• Chiều dài cáp băng/FFC: 150mm
• Giá ba chân: 1/4″ – 20
• Chuẩn:
  • FCC 47 CFR Part 15, Subpart B, Class B Digital Device
  • Yêu cầu Tương thích Điện từ (EMC) 2014/30/EU
  • Yêu cầu hạn chế các chất độc hại (RoHS) 2011/65/EU
  Kết nối với bo mạch Raspberry Pi thông qua cáp FFC/Ribbon (đi kèm)
• Trọng lượng: 34g (41g với bộ chuyển đổi và nắp chống bụi)
• Hệ số hình dạng: 38 x 38 x 19,8mm (bộ chuyển đổi 29,5mm và nắp chống bụi)

Kích thước

Bộ sản phẩm bao gồm:

• 1 x Mô-đun máy ảnh màn trập toàn cầu Raspberry Pi chính hãng, với nắp lưng nhựa có thể tháo rời
• 1 x Adapter chuyển từ ngàm C sang ngàm CS được gắn sẵn
• 1 x Nắp chống bụi
• 1 x Cáp FFC (150mm)
• 1 x Công cụ điều chỉnh lấy nét sau (tuốc nơ vít 2 cạnh, trong hộp)
