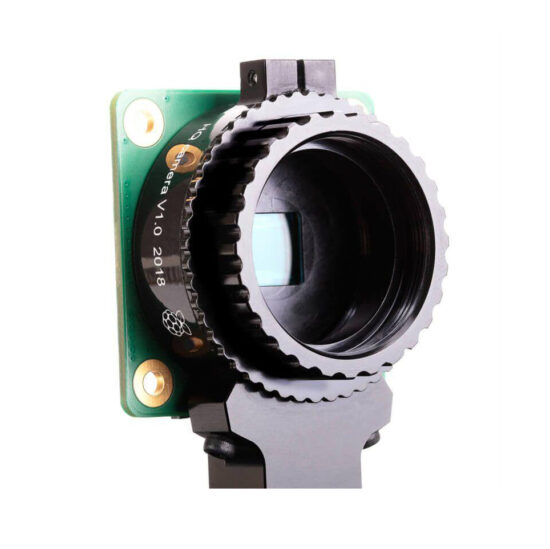

Raspberry Pi High Quality Camera Module

Camera chất lượng cao Raspberry Pi (Raspberry Pi High Quality Camera) là phụ kiện máy ảnh mới nhất của Raspberry Pi. Nó cung cấp độ phân giải và độ nhạy cao hơn (diện tích lớn hơn khoảng 50% cho mỗi pixel để cải thiện hiệu suất ánh sáng yếu) so với Module Camera V2 hiện có. Sử dụng cảm biến Sony IMX477, cáp FFC để kết nối với Raspberry Pi, ngàm ống kính bằng nhôm đen sang trọng có lỗ để gắn vào chân tripod và vòng điều chỉnh tiêu cự C/CS. Đây là module máy ảnh chất lượng cao chính thức đầu tiên của Raspberry Pi.

Raspberry Pi High Quality Camera Module đi kèm với cáp FFC 15 chân tiêu chuẩn (dài 15cm) để kết nối với bo mạch Raspberry Pi. Module máy ảnh HQ này được thiết kế để hoạt động với các ống kính sử dụng ngàm C và CS. Các loại ống kính khác nếu có ngàm chuyển cũng có thể sử dụng được. Tuy nhiên, module máy ảnh HQ này KHÔNG đi kèm với một ống kính, nhưng nó PHẢI có một ống kính để hoạt động, vì vậy bạn có thể cân nhắc mua kèm 2 loại lens của hãng như dưới đây:

Đoạn video dưới đây là các bước setup High Quality Camera với Raspberry Pi 4. Và đây là kết quả đạt được. Video thực hiện bởi Cytron.

Với module máy ảnh HQ này, giờ đây bạn có thể chụp ảnh độ phân giải cao bằng Raspberry Pi và với ống kính có thể điều chỉnh để có được các khẩu độ và điểm lấy nét khác nhau. Sản phẩm tương thích với các phiên bản:

Lưu ý: Module máy ảnh High Quality này KHÔNG tương thích với phiên bản đầu tiên của bảng Raspberry Pi Zero không đi kèm với cổng CSI.

Thông số kỹ thuật sản phẩm

• Cảm biến ảnh:
  • SONY IMX477R xếp chồng, cảm biến chiếu sáng màu đen
  • 12,3 Megapixel
  • Đường chéo cảm biến 7.9mm
  • Kích thước pixel 1,55 x 1,55 um
• Đầu ra: RAW12 / 10/8, COMP8
• Lấy nét sau: Có thể điều chỉnh (12,5mm – 22,4mm)
• Tiêu chuẩn ống kính: Giá treo C hoặc ngàm CS (Adapter ngàm C-CS đi kèm và gắn trên máy ảnh mặc định)
• Không bao gồm ống kính, nhưng nó PHẢI có một ống kính để hoạt động. Vì vậy bạn có thể mua kèm các ống kính hoặc mua bộ combo ở trên
  • Ống kính Raspberry Pi 6 mm
  • Ống kính Raspberry Pi 16mm
• Bộ lọc hồng ngoại: tích hợp
• Cáp FFC chiều dài: 200mm
• Giá đỡ ba chân: 1/4 “- 20
• Tuân thủ:
  • Thiết bị kỹ thuật số FCC 47 CFR Phần 15, Subpart B, Class B
  • Chỉ thị tương thích điện từ (EMC) 2014/30 / EU
  • Hạn chế các chất độc hại (RoHS) Chỉ thị 2011/65 / EU
• Kết nối với bảng Raspberry Pi thông qua cáp FFC / Ribbon (đã bao gồm trong bộ sản phẩm)
• Kích thước: 38mm x 38mm x 18,43mm

Bộ sản phẩm gồm

• 1 x Module máy ảnh Raspberry Pi HQ
• 1 x Bộ chuyển đổi gắn C-CS
• 1 x Nắp che bụi
• 1 x Cáp FFC (200mm)
• 1 x Công cụ điều chỉnh lấy nét sau (tuốc nơ vít phẳng nhỏ, trong hộp)

Tài liệu hướng dẫn:

• Getting Started with Raspberry Pi HQ Camera
• Raspberry Pi High Quality Camera Module Product Brief – by Raspberry Pi foundation
• Typical C-Mount Lens Guide
• Getting Started with Pi Camera – by Raspberry Pi foundation
• Raspbian – Latest Operating System by Raspberry Pi foundation
