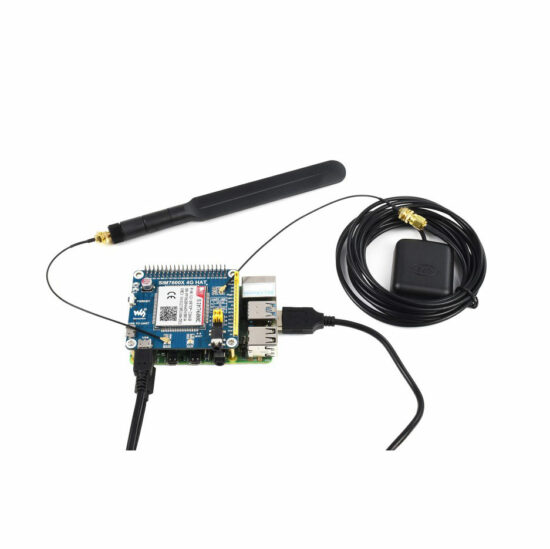

Module SIM7600E LTE Cat-1 HAT Raspberry Pi, 3G/2G/GNSS

Giới thiệu Module SIM7600E LTE Cat-1 HAT Raspberry Pi, 3G/2G/GNSS

LTE CAT-1 HAT FOR RASPBERRY PI
Enabling LTE Cat-1/3G/2G Communication & GNSS Positioning

Lưu ý: Sản phẩm không đi kèm mạch Raspberry Pi và SIM card, xin hãy mua riêng nếu bạn cần.

Tính năng nổi bật

• Supports dial-up, telephone call, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
• Supports GPS, BeiDou, Glonass, GALILEO, QZSS, LBS base station positioning
• Onboard USB interface, to test AT Commands, get GPS positioning data, and so on
• Onboard CP2102 USB to UART converter, for serial debugging
  Breakout UART control pins, to connect with host boards like Arduino/STM32
• SIM card slot, supports 1.8V/3V SIM card
• TF card slot for storing data like files, messages, etc.
• Onboard audio jack and audio decoder for making telephone call
• 2x LED indicators, easy to monitor the working status
• Onboard voltage translator, operating voltage can be configured to 3.3V or 5V via jumper
• Baudrate: 300bps ~ 4Mbps (default: 115200bps)
• Autobauding baudrate: 9600bps ~ 115200bps
• Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)
• Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT

THÔNG SỐ KỸ THUẬT

LTE CAT-1/3G/2G
LTE Cat-1	LTE-TDD: B38 / B40 / B41
	LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20
3G	UMTS / HSPA +: B1 / B5 / B8
2G	GSM / GPRS / EDGE: 900 / 1800 MHz
GNSS
Receiver type	16-channel
	C/A Code
Sensitivity	-159 dBm (GPS) / -158 dBm (GLONASS) / -159dBm (BeiDou)
	Cold starts: -148 dBm
Time-To-First-Fix (open air)	Cold starts: <35s
	Hot starts: <1s
SMS AND AUDIO
SMS	Supported types: MT, MO, CB, Text, PDU
	Storage: USIM card and ME (default)
Audio feature	Supports echo cancellation
	Supports noise reduction
OTHER
Power supply	5V
Operating voltage	5V / 3.3V (configured via jumper)
Operating temperature	-30°C ~ 80°C
Storage temperature	-45°C ~ 90°C
Dimensions	56.21mm × 65.15mm

Chuẩn giao tiếp gpio 40 chân

Tương thích với Raspberry Pi và Jetson Nano

sử dụng với cả máy tính windows và linux

Hỗ trợ LTE-1 và 3G với tốc độ tốt nhất

• LTE Cat-1: Up To 5Mbps (Uplink) / Up To 10Mbps (Downlink) *
• 3G (HSPA+): Up To 5.76Mbps (Uplink) / Up To 42Mbps (Downlink) *

Lưu ý: (*) là viết tắt của tốc độ dữ liệu lý tưởng hóa, tốc độ dữ liệu thực tế phụ thuộc vào các yếu tố như vùng phủ sóng, tình trạng trạm gốc, v.v.

cloud communication

Supports Communication Protocols Including TCP/UDP/FTP/FTPS/HTTP/HTTPS

hỗ trợ định vị vệ tinh toàn cấu

Module hỗ trợ các trạm định vị vệ tinh toàn cầu như GPS, BeiDou, Glonass, GALILEO, QZSS, LBS

chức năng gọi điện và nhắn tin

Thực hiện cuộc gọi điện thoại hoặc gửi SMS bằng lệnh AT, với jack cắm âm thanh tích hợp

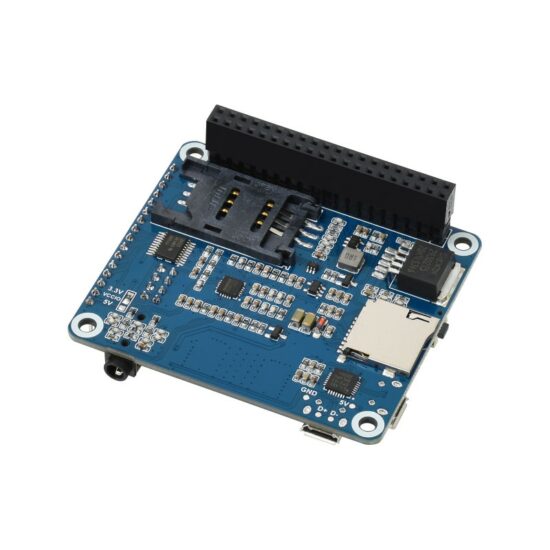

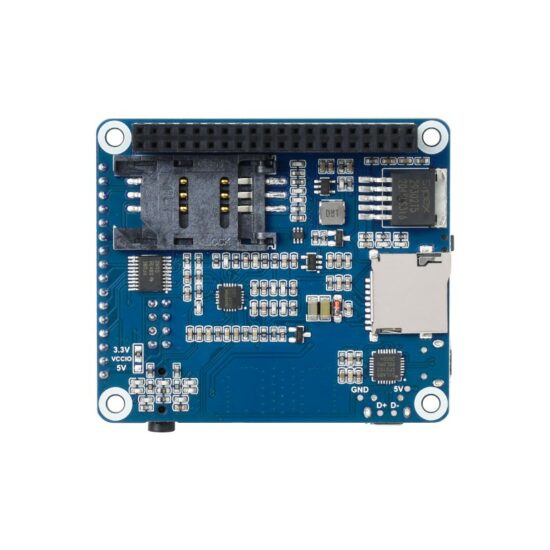

Cấu tạo bo mạch

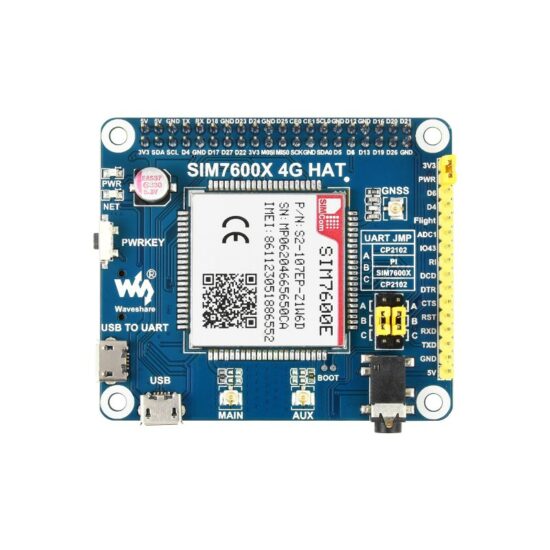

1. SIM7600E	14. MAIN antenna connector
2. CP2102 USB to UART converter	15. AUX antenna connector
3. NAU8810 audio decoder	16. GNSS antenna connector
4. TXS0108EPWR voltage translator – translates 3.3V/5V into 1.8V	17. Module power switch
5. MP2128DT power chip	18. Network status indicator
6. SPX29302 power chip	19. Power indicator
7. Raspberry Pi GPIO header	20. Operating voltage selection jumper – configured via 0Ω resistor jumper VCCIO – 3.3V: set operating voltage as 3.3V VCCIO – 5V: set operating voltage as 5V
8. SIM7600 control interface – for connecting with host boards like Arduino/STM32	21. UART selection jumper A: access Raspberry Pi via USB to UART B: control the SIM7600 by Raspberry Pi C: control the SIM7600 via USB to UART
9. SIM card slot – supports 1.8V/3V SIM card	22. PWR configuration jumper PWR – 3V3: auto startup on power-up (default) PWR – D6: startup/shutdown by the Raspberry Pi D6 pin Flight mode configuration jumper NC by default, no flight mode control pin Flight – D4: flight mode is controlled by the Raspberry Pi D4 pin
10. TF card slot – for storing data like files, messages, etc.	23. USB connector solder pads
11. 3.5mm earphone/mic jack – for audio actions like making telephone call	24. BOOT forced programming solder pads
12. USB interface – for testing AT Commands, getting GPS positioning data, etc.
13. USB TO UART interface – for serial debugging, or login to Raspberry Pi

Kích thước module SIM7600E

Pinout Definition

Tài liệu kỹ thuật

• Tài liệu kỹ thuật vui lòng xem tại đây
• Tải phần mềm SSCOM – Test module SIM
