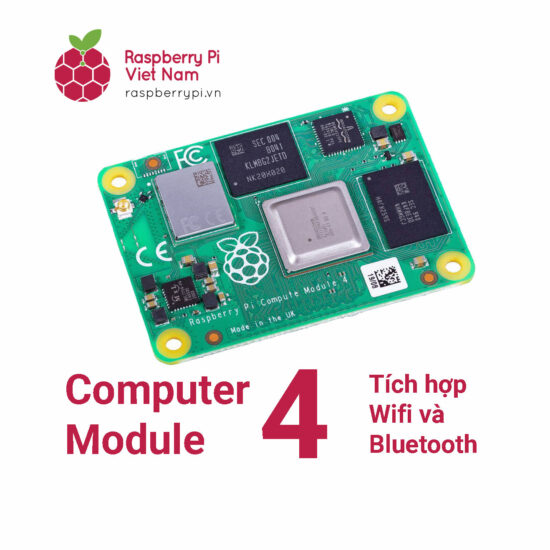

Raspberry Pi Computer Module 4 (CM4) Wireless

Raspberry Pi Computer Module 4 (CM4) được chính thức ra mắt vào ngày 19 tháng 10, năm 2020 với thông số kỹ thuật tương tự hoặc tốt hơn Compute Module 3+. Raspberry Pi Compute Module 4 (CM4) và Compute Module 4 Lite (CM4Lite) được dựa trên Raspberry Pi 4 Model B. CM4 có một giải pháp cho các các ứng dụng cần chí phí thấp, đó là lượt bỏ bộ nhớ eMMC; phiên bản này được gọi là CM4Lite. Ngoại hình của CM4 và CM4Lite mới khác với các Compute Module trước đó. Sự thay đổi này do việc bổ sung các kết nối mới; HDMI, PCIe và Ethernet. Chúng ta sẽ không thể thêm các kết nối mới này nếu vẫn giữ nguyên form factor cũ. Thay vào đó, CM4 sẽ giao tiếp thông qua 100 chân có mật độ cao. Trong khi việc chuyển sang form factor mới sẽ giúp giảm số chân. Tổng số chân linh kiện của CM4, bao gồm khe cắm, nhỏ hơn với form factor mới này.

Bảng dưới đây tổng hợp các phiên bản CM4 tích hợp Wifi & Bluetooth

Lưu ý: Phiên bản CM4 Lite không có eMMC đi kèm, vì vậy bạn sẽ cần cài HĐH lên thẻ nhớ Micro SD (gắn lên IO Board) để khởi động.

Và dĩ nhiên, đi kèm với CM4 thì hãng Raspberry Pi cũng giới thiệu CM4 IO Board để người dùng có thể sử dụng các cổng kết nối vào bo mạch

Tính năng và thông số kỹ thuật CM4 Wireless

• Vi xử lý: Broadcom BCM2711, Lõi tứ Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
• H.265 (HEVC) (có thể decode 4kp60), H.264 (có thể decode 1080p60, encode 1080p30 )
• OpenGL ES 3.0
• RAM:  8GB LPDDR4-3200 SDRAM
• Bộ nhớ eMMC: 8GB eMMC Flash
  • Băng thông tối đa của eMMC là 100MBytes/s (nhanh hơn 4 lần so với phiên bản CM trước)
• Tích hợp module radio:
  ◦ WiFi 2 kênh: 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac
  ◦ Bluetooth 5.0, BLE
  ◦ Có thể chọn sử dụng anten PCB hoặc anten rời (qua phần mềm)
• Gigabit Ethernet PHY, hỗ trợ IEEE 1588
• 1 x PCIe 1-lane Host, Gen 2 ( 5Gbps )
• 1 x Cổng USB 2.0 ( tốc độ cao )
• 28 x user GPIO hỗ trợ tín hiệu 3.3V hoặc 1.8V
  • 6 x UART
  • 6 x I²C
  • 5 x SPI
  • 1 x SDIO interface
  • 1 x DPI (Parallel RGB Display)
  • 1 x PCM
  • Lên tới kênh 2 x PWM
  • Lên tới 3 x GPCLK outputs
• 2 x cổng HDMI 2.0 (hỗ trợ 4kp60)
• MIPI DSI:
  • 1 x 2-lane MIPI DSI display port
  • 1 x 4-lane MIPI DSI display port
• MIPI CSI-2:
  • 1 x 2-lane MIPI CSI camera port
  • 1 x 4-lane MIPI DSI camera port
• 1 x SDIO 2.0 (chỉ có trên CM4Lite)
• Nguồn điện đầu vào +5VDC
• Kích thước nhỏ 55mm x 40mm x 4.7mm với lỗ gắn 4 x M2.5

Tài liệu về CM4 Wireless

• Compute Module 4 Product Brief
• Compute Module 4 datasheet
• Compute Module 4 STEP file
• Compute Module 4 Lite (without eMMC) STEP file
• CM4 IO board datasheet
• Video Cách flash Raspberry Pi OS lên bộ nhớ eMMC của Compute Module 4 với usbboot, bởi Jeff Geerling
• BCM2711 (Processor SoC) Peripherals
• Raspberry Pi Getting Started bởi raspberrypi.org
• Raspberry Pi Projects and tutorials
