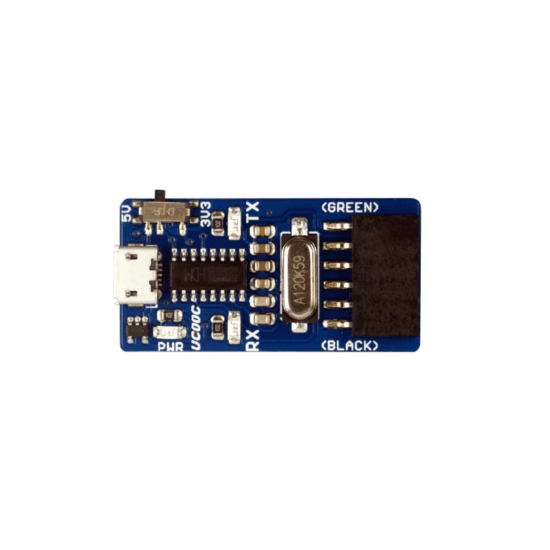

Mạch chuyển UC00C (CH340) USB sang UART

UC00C là một giải pháp thay thế chi phí thấp cho bộ chuyển đổi FTDI USB sang UART phổ biến. Nó hoạt động với cả hệ thống 3.3V và 5V. Giao tiếp nối tiếp, đặc biệt là UART (Bộ thu và phát không đồng bộ đa năng – Universal Asynchronous Receiver and Transmitter), là một trong những giao thức truyền thông được sử dụng phổ biến nhất cho máy tính, vi điều khiển và cảm biến. Một số bo mạch Arduino có tích hợp bộ chuyển đổi USB sang UART để tạo điều kiện thuận lợi cho quá trình tải lên chương trình. Vì vậy, khi bạn kết nối Arduino Uno với máy tính qua cáp USB, bạn sẽ thấy một cổng COM ảo xuất hiện trong máy tính của mình. Trong hệ điều hành Windows, bạn có thể kiểm tra trong Trình quản lý thiết bị, trong danh mục Cổng (COM & LPT).

Một số bạn có thể hỏi sự khác biệt giữa UC00A và UC00C là gì? UC00A sử dụng chip FTDI được yêu thích nhất mọi thời đại. Độ tin cậy đặc biệt của nó cung cấp giải pháp an tâm mà bạn cần trong mọi trường hợp. Trong khi đó, UC00C là một giải pháp thay thế chi phí thấp chỉ hoàn thành công việc của nó với một phần nhỏ chi phí. UC00C cũng có thể tự động cài đặt trên hầu hết các hệ điều hành mà không cần trình điều khiển (driver) bổ sung. UC00C được kiểm tra để hoạt động tốt trên Windows 7, 8, 8.1 và 10. Bạn chắc chắn sẽ thấy ít nhất một hoặc hai UC00A và/hoặc UC00C trên bàn làm việc của các kỹ sư của chúng tôi vì chúng là một trong những công cụ quan trọng nhưng tiện lợi nhất trong ngày của chúng ta phát triển ngày. UC00C được trang bị một công tắc trượt để lựa chọn điện áp tức thì giữa 3.3V và 5V. Trượt công tắc này sang hai bên sẽ đặt UC00C xuất ra điện áp đã chọn trên Vcc và đường tín hiệu. Sử dụng bộ chuyển đổi USB sang UART để khắc phục sự cố hai hệ thống mức logic khác nhau (ví dụ: Arduino Uno và Raspberry Pi) chưa bao giờ dễ dàng hơn thế!

Đèn báo LED

UC00C cũng được tích hợp hai đèn LED để tham khảo ngay lập tức khi bạn cần biết các dòng nối tiếp đang hoạt động/bận hay không. Đèn LED màu đỏ được sử dụng cho dòng TX trong khi dòng RX được biểu thị bằng đèn LED màu Cam.

Sơ đồ chân UC00C

Đặc trưng:

• Chip CH340 USB sang UART.
• Bộ chuyển đổi USB sang UART chi phí thấp nhưng dễ sử dụng.
• Để phát triển và / hoặc gỡ lỗi (debug) giữa máy tính và vi điều khiển
• Được cấp nguồn qua USB, không cần nguồn bên ngoài để sử dụng bộ chuyển đổi này.
• Có thể chuyển sử dụng nguồn 3.3V hoặc 5V
• Giao diện 6 chân thông dụng: DTR, RXD, TXD, VCC, CTS và GND.
• 6 cách ổ cắm header socket để nạp code vào các bo mạch tương thích Arduino (BBFuino, Arduino Pro Mini 328, Arduino Fio, v.v.)

Kích thước:

39,8 x 21,2 x 5,6 mm

Bộ sản phẩm gồm:

1x UC00C (CH340) – Bộ chuyển đổi USB sang UART

Các tài liệu:

• Hướng dẫn sử dụng UC00C
• Trình điều khiển CH34X (Hãy đảm bảo Maker UNO được cắm vào cổng USB của máy tính trong khi cài đặt trình điều khiển) Windows (V3.5 Mar2019)
• Trình điều khiển hệ điều hành MAC cho OSX Mavericks (10.9), Yosemite (10.10) và El Capitan (10.11)
• Trình điều khiển hệ điều hành MAC cho OSX Sierra (10.12)
• Mac OS (V1.5 Mar2019)
• Linux (V1.5 Mar2019) (Thường được cài đặt sẵn)
• CH34X Driver – Tải xuống trình điều khiển mới nhất từ ​​nhà máy
• Khắc phục sự cố cài đặt trình điều khiển CH341 cho Mac (Vui lòng bỏ qua Bước 5 vì bước này ban đầu được viết cho Maker UNO)
