Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5

Giới thiệu tổng quan về Raspberry Pi M.2 HAT+

Raspberry Pi M.2 HAT+ là một phụ kiện không thể thiếu để khai thác tối đa hiệu suất của Raspberry Pi 5. Được thiết kế với chuẩn giao diện M.2 NVMe, sản phẩm này mang lại khả năng lưu trữ tốc độ cao và ổn định, đáp ứng yêu cầu của các dự án từ cơ bản đến nâng cao.

So với việc sử dụng thẻ microSD truyền thống, M.2 HAT+ không chỉ cải thiện tốc độ đọc/ghi mà còn tăng cường độ bền của thiết bị. Đây là giải pháp lý tưởng cho những người dùng muốn xây dựng hệ thống máy chủ cá nhân, lưu trữ dữ liệu lớn hoặc phát triển các ứng dụng thông minh.

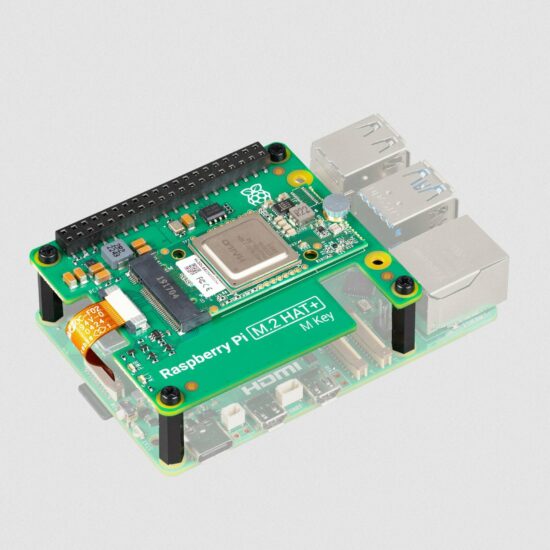

Raspberry Pi M.2 HAT+ cho phép bạn kết nối các thiết bị ngoại vi M.2 như ổ cứng NVMe và bộ tăng tốc AI (nếu tương thích) với giao diện PCIe 2.0 của Raspberry Pi 5, hỗ trợ truyền dữ liệu nhanh (lên đến 500 MB/s) đến và từ các ổ NVMe và các phụ kiện PCIe khác.

Với thiết kế nhỏ gọn, dễ lắp đặt, Raspberry Pi M.2 HAT+ trở thành sự lựa chọn hàng đầu cho cả người mới bắt đầu và các chuyên gia công nghệ.

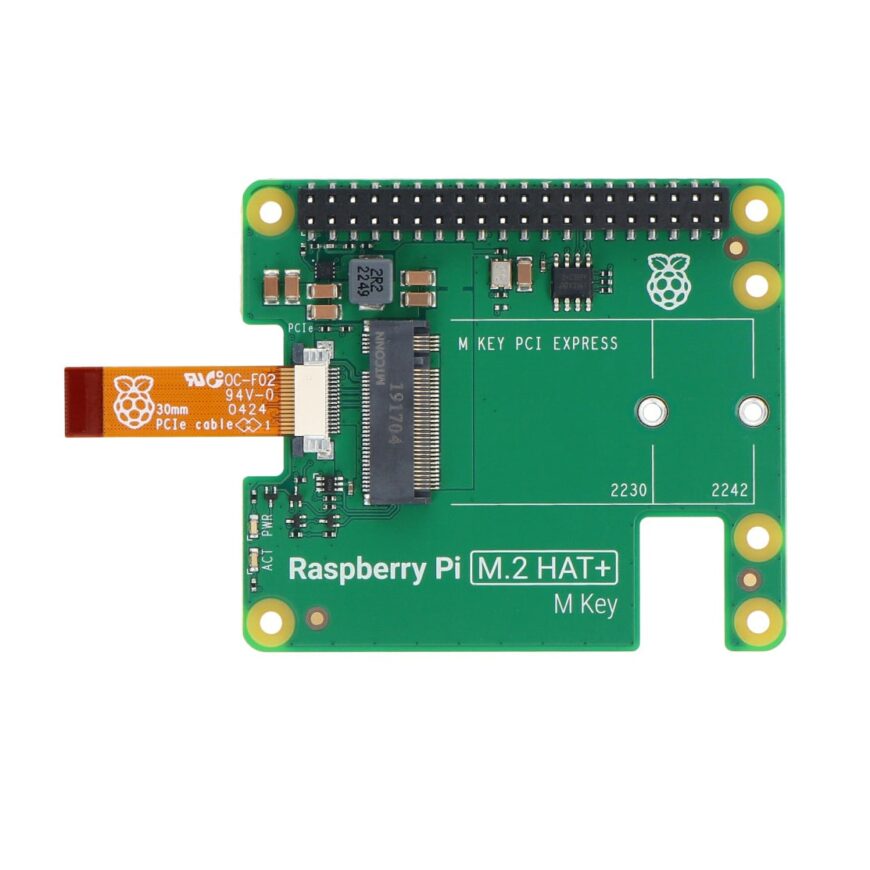

Thông số kỹ thuật Raspberry Pi M.2 HAT+

Raspberry Pi M.2 HAT+ được chế tạo với các thông số kỹ thuật ấn tượng:

• Kích thước: Theo chuẩn HAT+, phù hợp hoàn toàn với Raspberry Pi 5.
• Hỗ trợ SSD NVMe thông qua cổng M.2 Key M.
• Giao diện PCIe 2.0 đơn làn (tốc độ truyền dữ liệu tối đa 500MB/s)
• Hỗ trợ các thiết bị có kích thước 2230 và 2242
• Có khả năng cung cấp dòng điện lên tới 3A cho các thiết bị M.2 được kết nối
• Chiều dài FPC/FFC là 30mm
• Hỗ trợ lắp đặt bộ tản nhiệt chính hãng
• Thiết kế tối giản, dễ dàng lắp đặt
• Đèn LED báo trạng thái:
  • Nguồn
  • Hoạt động
• Không có giới hạn về dung lượng SSD NVMe, phụ thuộc vào Raspberry Pi OS. Chúng tôi đã thử nghiệm với dung lượng SSD NVMe lên đến 2TB và hoạt động tốt
• Nhiệt độ hoạt động: từ 0ºC đến 50ºC (nhiệt độ môi trường)
• Kích thước: 65.1mm x 56.7mm x 5.6mm (tối đa)

Tính năng nổi bật Raspberry Pi M.2 HAT+

• Tăng tốc lưu trữ: Giao diện M.2 NVMe cung cấp tốc độ truyền dữ liệu cao gấp nhiều lần so với microSD, đảm bảo hiệu suất vượt trội cho các ứng dụng yêu cầu xử lý nhanh.
• Dễ dàng lắp đặt: Raspberry Pi M.2 HAT+ được thiết kế để tương thích hoàn toàn với Raspberry Pi 5, giúp việc cài đặt và sử dụng trở nên đơn giản và thuận tiện.
• Hỗ trợ các hệ điều hành phổ biến: Tương thích với Raspberry Pi OS, Ubuntu, và nhiều phiên bản Linux khác, giúp người dùng linh hoạt trong việc lựa chọn nền tảng phát triển.
• Khả năng mở rộng: Hỗ trợ SSD NVMe dung lượng lớn, đáp ứng tốt nhu cầu lưu trữ dữ liệu của các dự án lớn hoặc ứng dụng yêu cầu cao. Nó còn cung cấp một mức độ linh hoạt và khả năng mở rộng mở ra nhiều khả năng cho các dự án Raspberry Pi của bạn. Shield này vẫn tương thích với các HAT khác, cho phép bạn xếp chồng các chức năng như camera (CSI), cảm biến và màn hình (DSI) lên trên tăng cường lưu trữ.
• Khả năng khởi động nhanh và khả năng phản hồi được cải thiện: Raspberry Pi M.2 HAT+ được ghép nối với SSD NVMe mang lại thời gian khởi động nhanh hơn, cho phép Raspberry Pi 5 của bạn chạy trong nháy mắt. Điều này giúp cải thiện khả năng phản hồi trên toàn bộ hệ thống, từ việc khởi chạy ứng dụng, mở tệp, đến việc đa nhiệm giữa các tác vụ khác nhau. Raspberry Pi của bạn sẽ hoạt động nhanh hơn và hiệu quả hơn bao giờ hết.

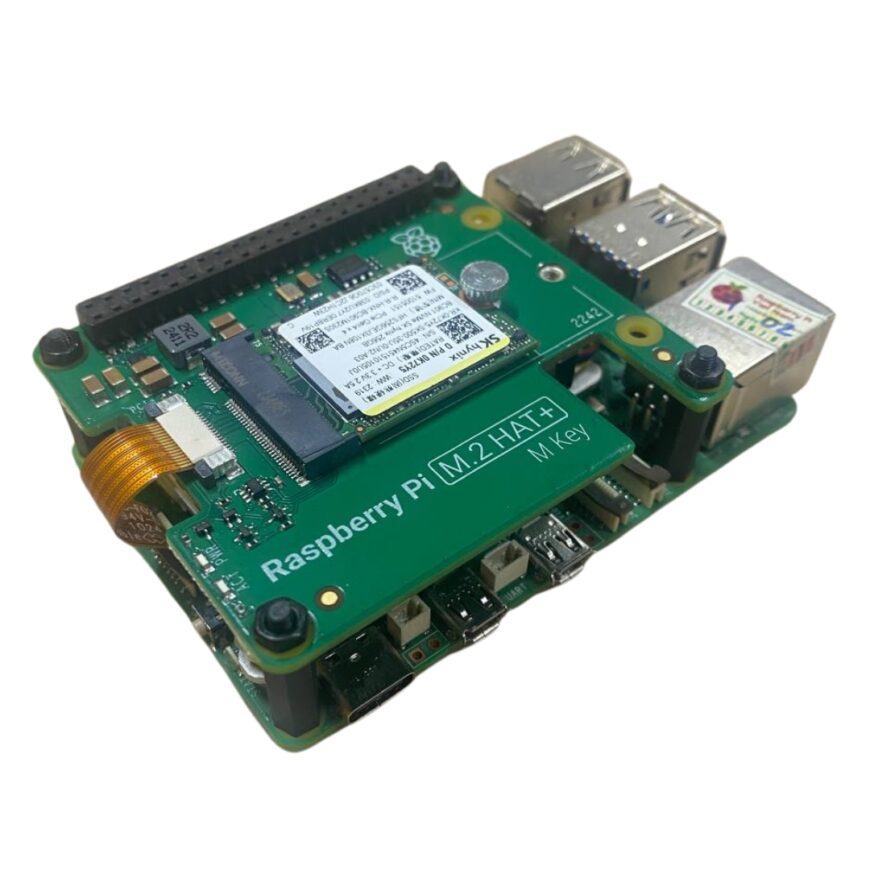

Đây là kết quả thử tốc độ với công cụ Raspberry Pi Diagnosis trên ổ SSD SKHynix 256GB:

Theo đó:

• Tốc độ ghi tuần tự: ~772MB/s, yêu cầu của Raspberry Pi đối với thẻ microSD chỉ > 10 MB/s. Tốc độ này nhanh hơn > 77 lần
• Tốc độ ghi ngẫu nhiên: ~153840 IOPS, yêu cầu của Raspberry Pi đối với thẻ microSD chỉ > 500 IOPS. Tốc độ này nhanh hơn > 307 lần
• Tốc độ đọc ngẫu nhiên: ~196215 IOPS, yêu cầu của Raspberry Pi đối với thẻ microSD chỉ > 1500 IOPS. Tốc độ này nhanh hơn > 130 lần

Và dưới đây là kết quả PiBenchMarks – https://pibenchmarks.com/benchmark/99390/

Ứng dụng thực tế

• Máy chủ NAS tại gia: Biến Raspberry Pi 5 và M.2 HAT+ thành một hệ thống lưu trữ mạng hiệu quả, đáp ứng nhu cầu chia sẻ và sao lưu dữ liệu.
• Phát triển IoT và AI: Đáp ứng khả năng xử lý dữ liệu thời gian thực trong các dự án AI và IoT, từ thu thập cảm biến đến phân tích dữ liệu.
• Media Center: Lưu trữ và phát video 4K UHD mượt mà, biến Raspberry Pi 5 thành trung tâm giải trí tại gia hoàn hảo.
• Phát triển phần mềm: Cung cấp môi trường phát triển linh hoạt với hiệu suất cao, phù hợp cho các lập trình viên và nhà phát triển.

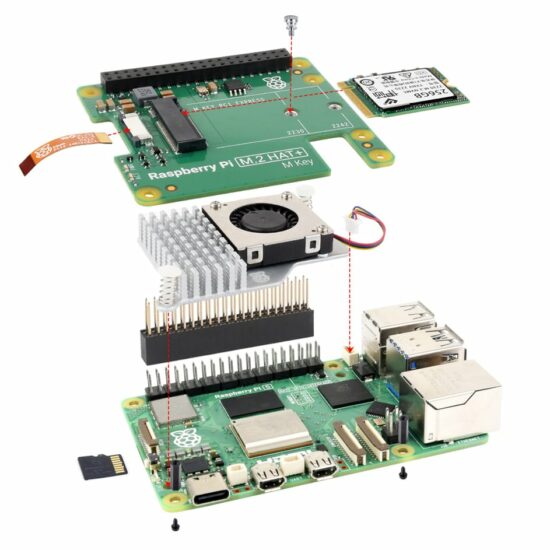

Hướng dẫn lắp ráp Raspberry Pi M.2 HAT+

Việc lắp đặt ổ SSD NVMe và M.2 HAT+ khá đơn giản. Tuy nhiên, chúng tôi rất khuyến khích bạn nên sử dụng bộ làm mát Raspberry Pi 5 Active Cooler để làm mát CPU một cách hiệu quả. Xin vui lòng lắp đặt bộ làm mát hoạt động trước khi tiến hành lắp đặt M.2 HAT+.

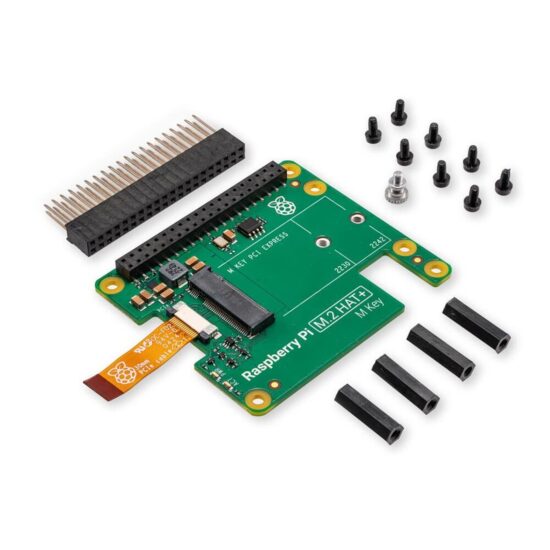

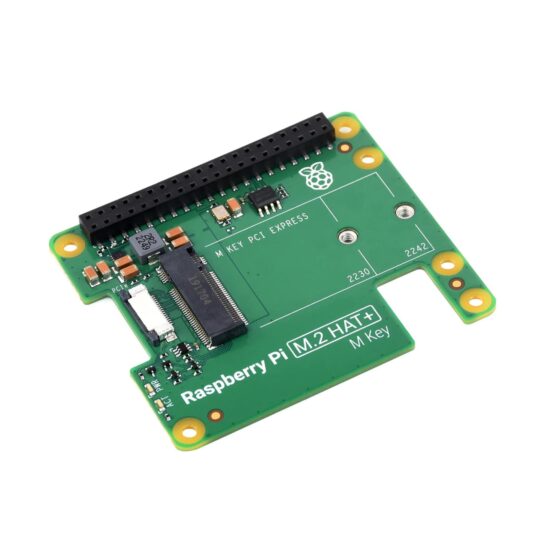

Hình ảnh sản phẩm
