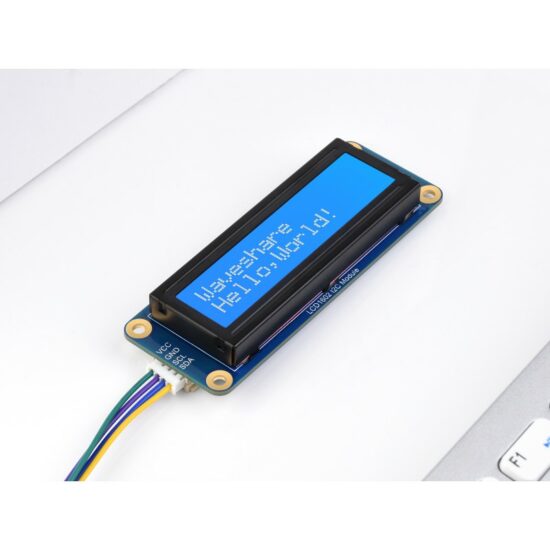

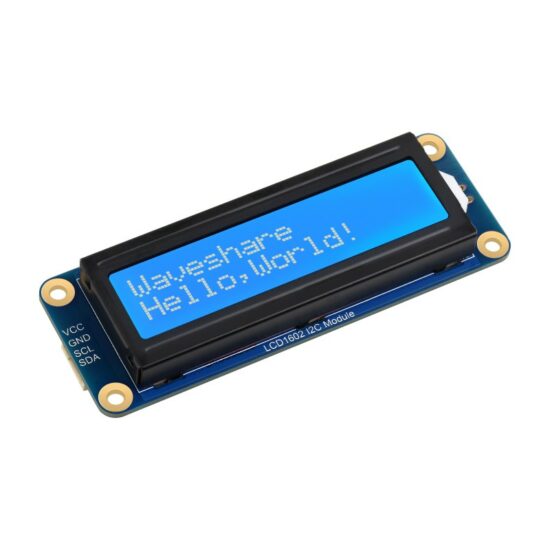

Màn hình LCD 1602 I2C

Màu trắng với nền xanh lam, giao tiếp I2C, tương thích 3.3V/5V

Hỗ trợ các thiết bị như Raspberry Pi, Raspberry Pi Pico, Jetson Nano, ESP32 và Arduino …

Ký tự

16×2

Giao tiếp

I2C

Tấm nền

Char LCD

Hiệu ứng hiển thị

Chữ trắng nền xanh

Bộ điều khiển LCD

AiP31068

Chức năng nổi bật

• Kết hợp bảng điều khiển LCD ký LCD1602
• Giao diện điều khiển I2C, chỉ cần hai chân tín hiệu, tiết kiệm tài nguyên IO
• Tương thích với điện áp hoạt động 3.3V / 5V
• Đi kèm với tài nguyên và hướng dẫn phát triển trực tuyến (ví dụ Raspberry Pi / Jetson Nano / ESP32 / Arduino)

Thông số kỹ thuật

• Giao diện truyền thông: I2C
• Bộ điều khiển LCD: AiP31068
• Hoạt động voltage: 3,3 ~ 5V
• Nhiệt độ hoạt động: -20 ~ + 70 °C
• Bảng hiển thị: LCD ký tự
• Kích thước màn hình: 64,5 × 16,0mm
• Ký tự: 16 × 2
• Kích thước: 87.0 × 32.0 × 13.0mm

Tương thích với nhiều nền tảng

Cung cấp các bản mẫu demo với Raspberry Pi / Raspberry Pi Pico / Jetson Nano / ESP32 / Arduino / STM32 và hướng dẫn sử dụng, dễ phát triển và tích hợp hơn, và khả năng mở rộng tốt hơn

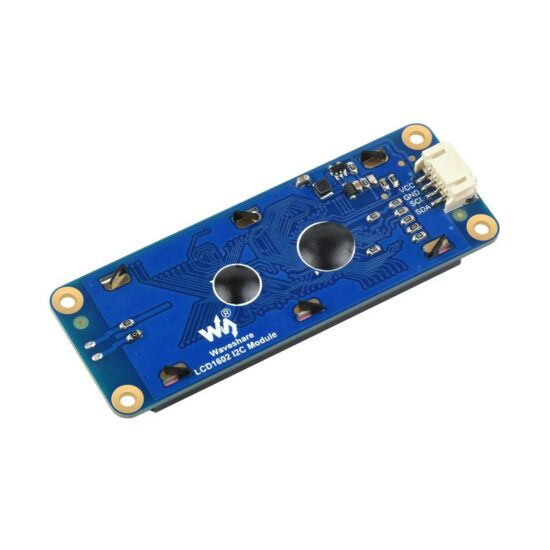

Giao diện điều khiển I2C

Chỉ cần hai chân tín hiệu, tiết kiệm tài nguyên IO

• VCC: Đầu vào nguồn 3.3V ~ 5V
• GND: GND
• SCL: Chân đồng hồ I2C
• SDA: Chân dữ liệu I2C

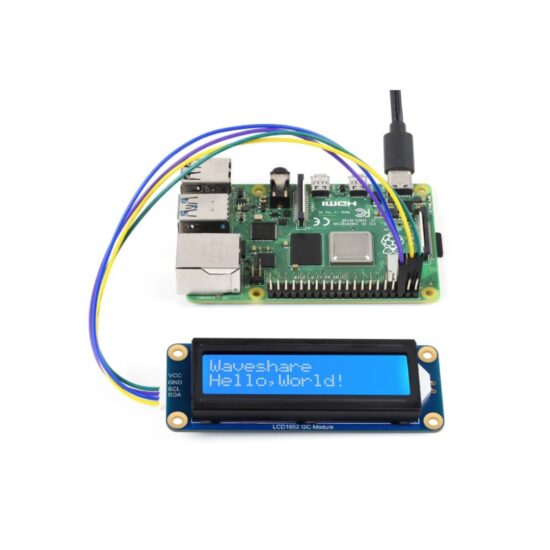

Minh họa kết nối

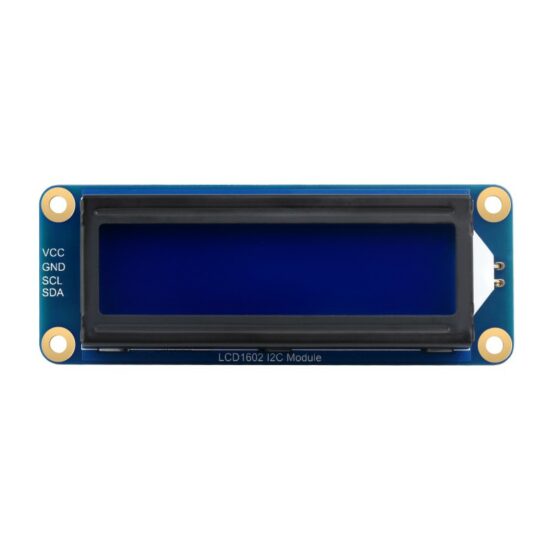

Ngoại hình và kích thước

Tài liệu kỹ thuật

Quý khách có thể xem các tài liệu kỹ thuật về màn hình LCD1602 I2C tại đây: http://www.waveshare.com/wiki/LCD1602_I2C_Module
