PoE HAT (B) cho Raspberry Pi 3B+/4B WaveShare

PoE HAT (B) – module cấp nguồn qua cổng Ethernet (Power Over Ethernet) dành cho Raspberry Pi 3B+ / 4B

PoE HAT (B) là phụ kiện cấp nguồn qua cổng Ethernet tuân thủ tiêu chuẩn 802.3af cho Raspberry Pi 3B + / 4B. Sử dụng HAT nhỏ này và switch/router phù hợp với chuẩn 802.3af, bạn có thể cung cấp cả kết nối mạng và cấp nguồn cho Raspberry Pi của mình chỉ trong một cáp Ethernet.

Tính năng nổi bật

• 40 chân GPIO tiêu chuẩn, hỗ trợ Raspberry Pi 3B + / 4B
• Khả năng PoE (Nguồn qua Ethernet) tuân thủ chuẩn 802.3af
• Nguồn cung cấp chế độ chuyển mạch cách ly hoàn toàn (SMPS)
• Tích hợp màn OLED 0,91inch để theo dõi nhiệt độ bộ xử lý, địa chỉ IP và trạng thái quạt trong thời gian thực
• Tích hợp quạt làm mát trên bo mạch, cho phép tự động chạy khi bật nguồn HOẶC điều khiển có thể lập trình, được cấu hình bằng công tắc
• Tích hợp bộ mở rộng IO PCF8574 cho bus I2C, cung cấp chân P0 để điều khiển quạt trực tiếp và nhiều chân IO dự phòng hơn

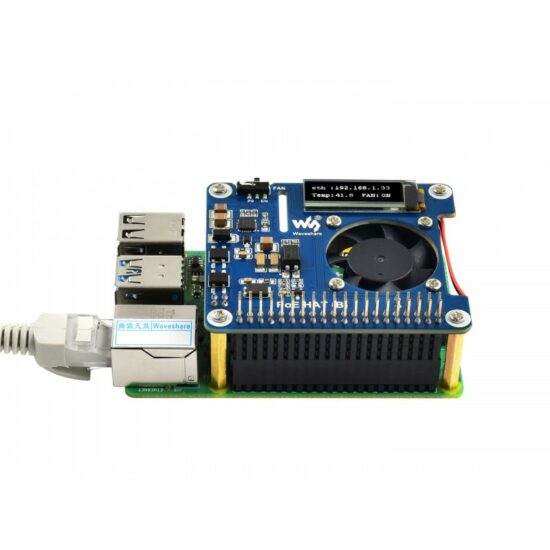

Màn OLED để giám sát thời gian thực nhiệt độ, IP và trạng thái quạt

Thông số kỹ thuật

POE POWER INPUT	37V ~ 57V DC in	OLED SIZE	0.91″
POE POWER OUTPUT	5V 2.5A DC out	OLED PIXELS	128×32
NETWORK STANDARD	802.3af PoE	OLED DRIVER	SSD1306
DIMENSIONS	56.5 × 65mm	OLED DISPLAY COLOR	White

Sản phẩm phù hợp sử dụng với Raspberry Pi 3B+ và Raspberry Pi 4, kết nối qua 40 chân GPIO đồng thời cho phép kết nối thêm các HAT khác vì có bộ GPIO nối tiếp.

Khi sử dụng HAT, bạn có thể vừa cấp nguồn và vừa cấp mạng chỉ với một sợi dây cáp Ethernet. Dĩ nhiên, bạn sẽ cần một thiết bị switch/router hỗ trợ PoE với chuẩn 802.3af

Bên cạnh đó, PoE HAT (B) còn tích hợp một quạt làm mát. Chiếc quạt này cho phép tự động chạy khi bật nguồn hoặc điều khiển lập trình, được cấu hình bằng cách gạt công tắc theo mục đích sử dụng. Quạt có thể được tự động bật/tắt tùy thuộc vào nhiệt độ của bộ xử lý Raspberry Pi

Sản phẩm cũng được tích hợp Chip PCF8574 mở rộng cho I2C bus, cung cấp 8 IO Pins, chân P0 dùng cho điều khiển quạt và cung cấp các chân hàn (P1-P7, INT)

Sơ đồ chân kết nối

Kích thước PoE HAT (B) WaveShare

Tài liệu kỹ thuật: PoE HAT (B) – Waveshare Wiki

Bộ sản phẩm bao gồm:

• PoE HAT (B) x1
• Bộ ốc vít x1
