Module cảm biến bụi Dust Sensor WaveShare

Module cảm biến bụi WaveShare – Giám sát không khí một cách đơn giản

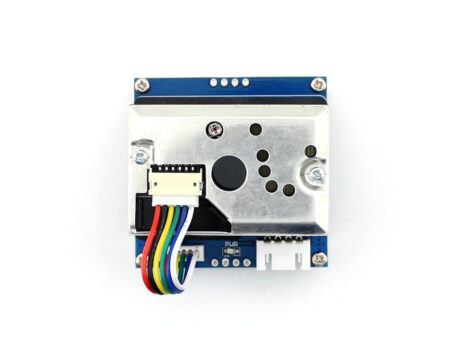

• Sharp GP2Y1010AU0F tích hợp trên board mạch, phát hiện hạt mịn có đường kính lớn hơn 0.8μm như khói thuốc lá
• Tiêu thụ năng lượng thấp, đầu ra điện áp tương tự, mức đầu ra là tuyến tính với mật độ bụi
• Mạch tăng áp nhúng hỗ trợ nhiều nguồn điện

Thông số kỹ thuật Dust Sensor Waveshare

• Độ nhậy : 0.5V/(100μg/m3)
• Dải đo : 500μg/m3
• Nguồn cung cấp : 2.5V~5.5V
• Dòng điện hoạt động : 20mA(max)
• Nhiệt độ hoạt động : -10℃~65℃
• Nhiệt độ lưu trữ : -20℃~80℃
• Tuổi thọ : 5 năm
• Kích thước : 63.2mm×41.3mm×21.1mm
• Kích thước lỗ lắp : 2.0mm
• Kích thước lỗ khí : 9.0mm

Ứng dụng cảm biến bụi trong thực tế

• Máy lọc không khí
• Điều hòa
• Giám sát không khí
• Máy dò PM2.5

Cách sử dụng

• Trong trường hợp làm việc với MCU
• VCC ↔ 2.5V ~ 5.0V
• GND ↔ GND
• AOUT ↔ MCU.IO (analog output)
• ILED ↔ MCU.IO (module driving pin)

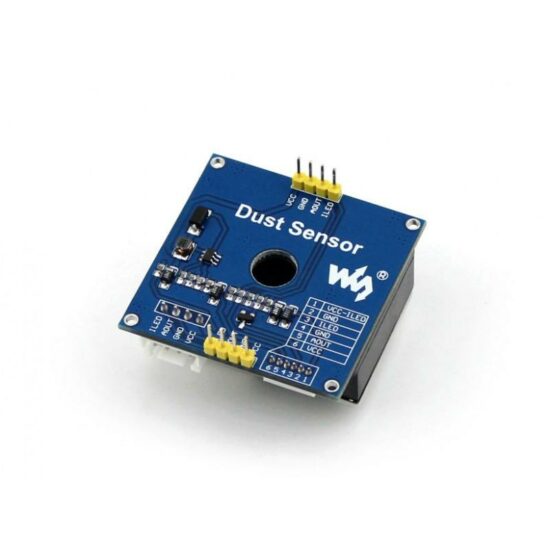

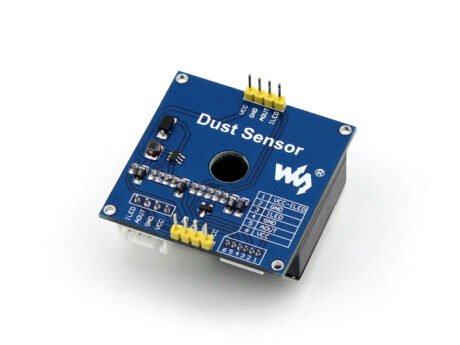

Hình ảnh sử dụng

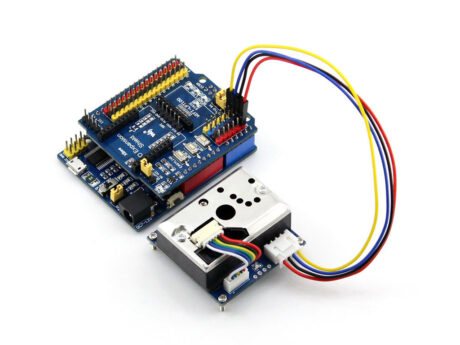

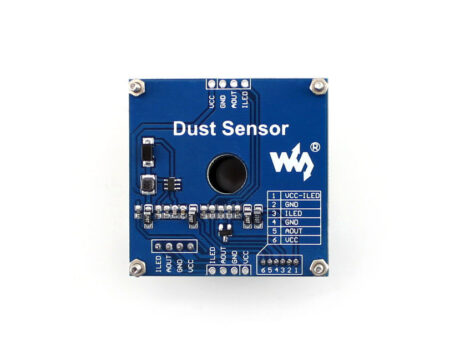

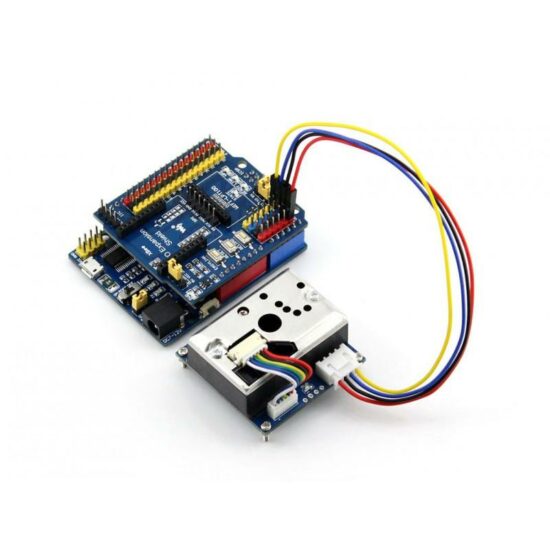

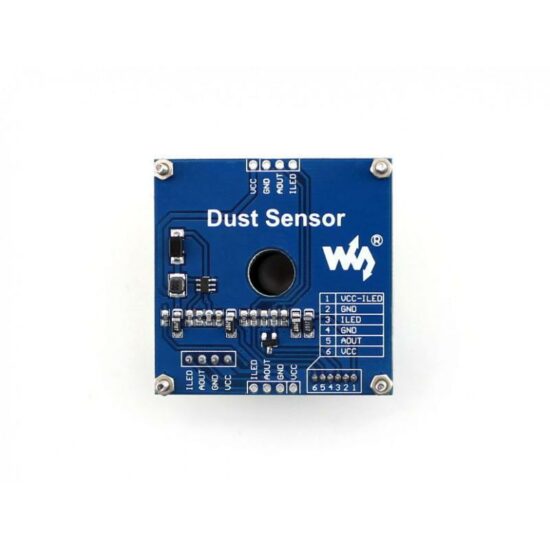

Như trong hình, bạn có thể thêm các đầu pin phía dưới (không được hàn theo mặc định) để dễ dàng kết nối mô-đun với board mạch dùng cho ứng dụng của bạn.

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Dust_Sensor
