Module RTC Raspberry Pi Pico – chip DS3231

Module RTC chính xác cho Pico, tích hợp chip RTC độ chính xác cao DS3231Tính năng nổi bật

Pico-RTC-DS3231 là mô-đun mở rộng RTC chuyên dụng cho Raspberry Pi Pico. Nó tích hợp chip RTC độ chính xác cao DS3231 và sử dụng giao tiếp I2C. Nhờ thiết kế stackable (xếp chồng), có thể kết nối thêm nhiều cảm biến khác.

• Header chuẩn Raspberry Pi Pico, hỗ trợ dòng Raspberry Pi Pico series

• Tích hợp chip RTC DS3231 độ chính xác cao, kèm khay pin dự phòng

• Đồng hồ thời gian thực (RTC) có thể đếm giây, phút, giờ, ngày, tháng, thứ và năm, kèm bù năm nhuận đến năm 2100

• Hỗ trợ định dạng giờ tùy chọn: 24 giờ hoặc 12 giờ với chỉ báo AM/PM

• 2 báo thức lập trình được

• Đi kèm tài nguyên phát triển và hướng dẫn sử dụng (ví dụ C/C++ và MicroPython cho Raspberry Pi Pico)

Thông số kỹ thuật

Điện áp hoạt động	3.3V
Điện áp pin dự phòng	2.3V ~ 5.5V
Nhiệt độ hoạt động	-40°C ~ +85°C
Mức tiêu thụ điện năng	100nA (duy trì dữ liệu và thông tin thời gian)

Tương thích với header Raspberry Pi Pico

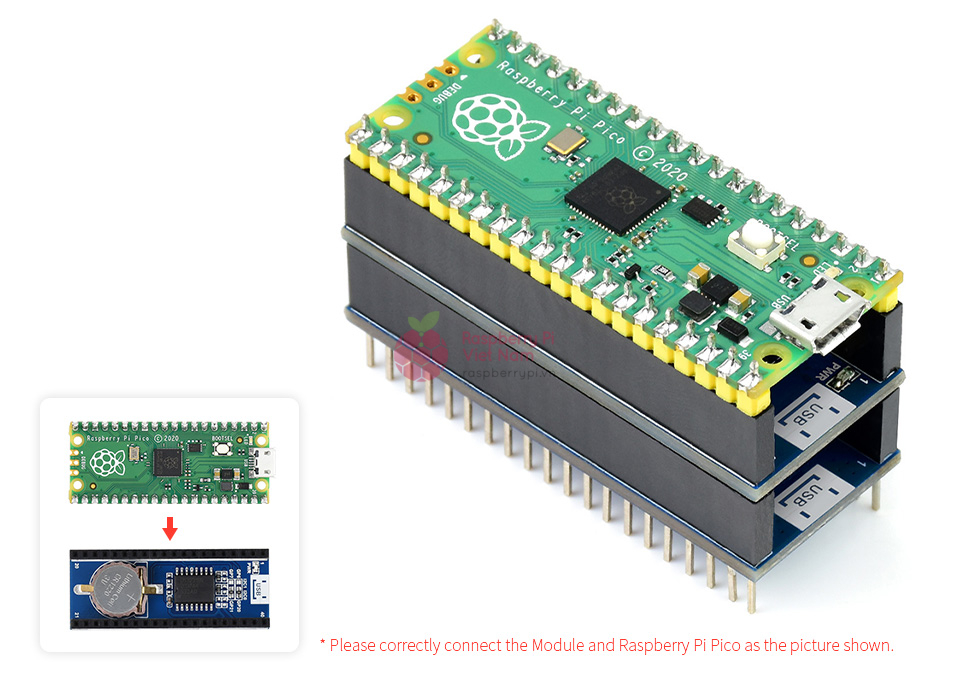

• Tích hợp sẵn header cái để gắn trực tiếp vào Raspberry Pi Pico

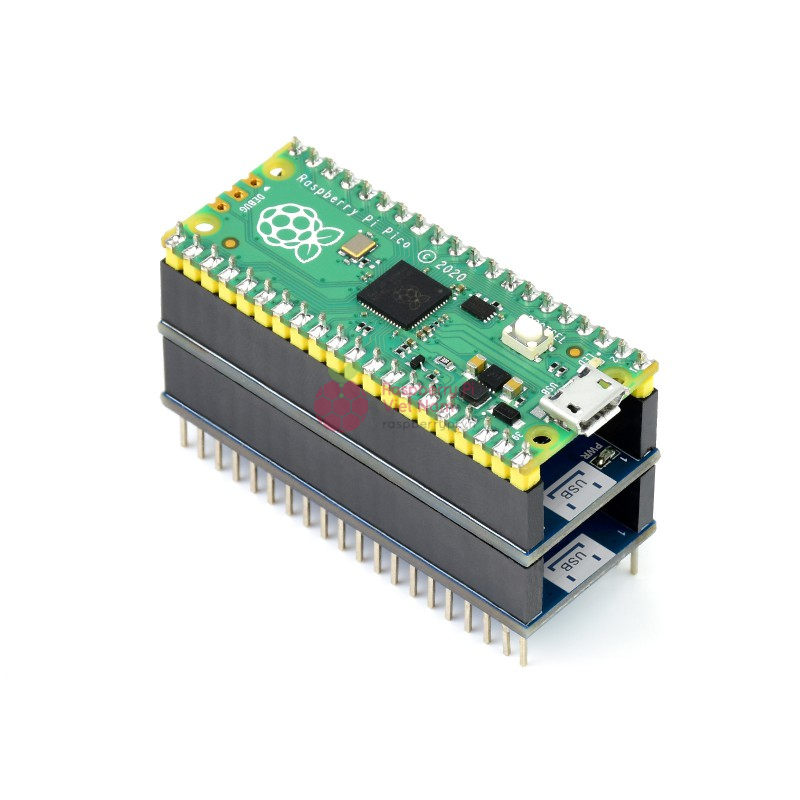

• Thiết kế dạng stackable (xếp chồng)

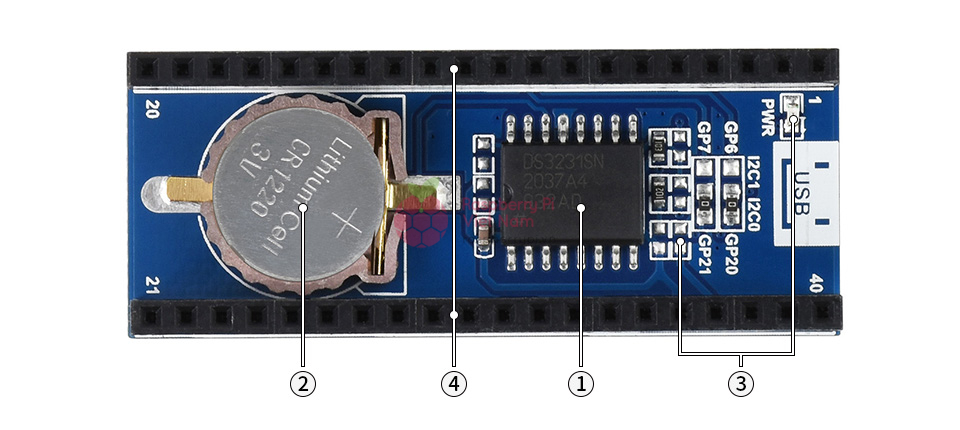

Trên bo mạch gồm có:

1. DS3231 – Chip RTC (đồng hồ thời gian thực) độ chính xác cao, giao tiếp I2C

2. Pin dự phòng RTC – Hỗ trợ pin cúc áo CR1220

3. Đèn báo nguồn – Kích hoạt bằng cách hàn điện trở 0Ω trên jumper, mặc định tắt

4. Header Raspberry Pi Pico – Dùng để gắn trực tiếp vào Raspberry Pi Pico, thiết kế dạng stackable (xếp chồng)

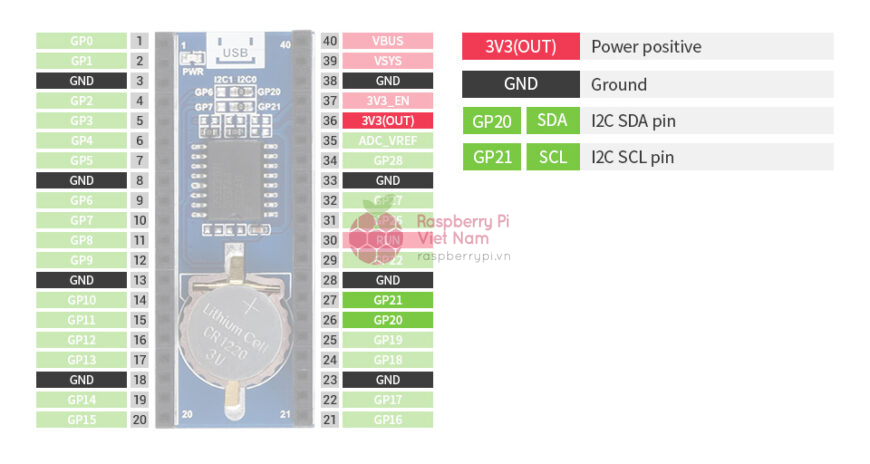

Pinout definition

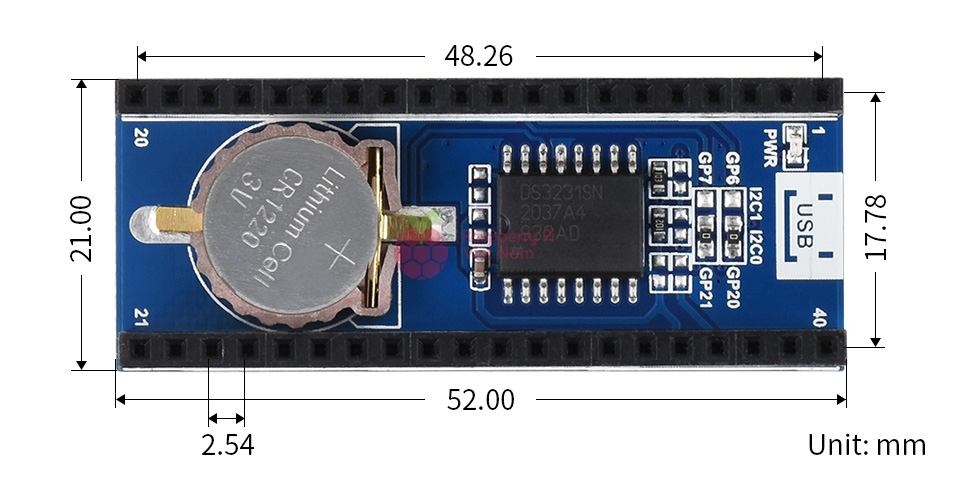

Kích thước sản phầm

Các bạn có thể xem thêm tài liệu về sản phẩm tại đây.
