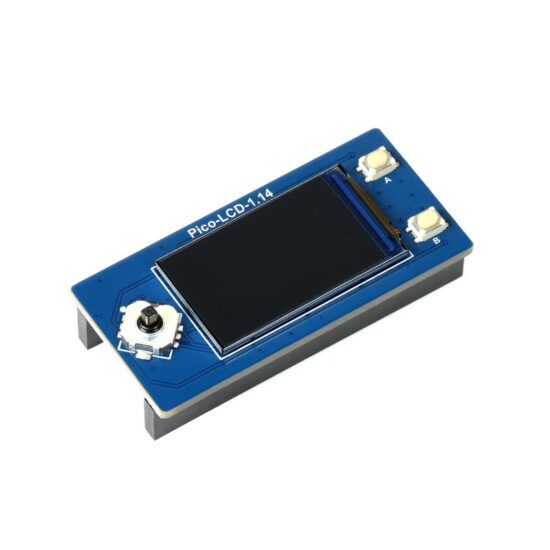

Màn hình LCD 1.14″ Raspberry Pi Pico, 65K màu, 240×135, SPI

Module màn hình 65.000 màu 2.13″ cho Raspberry Pi Pico

Trình điều khiển nhúng ST7789, Sử Dụng Bus SPI

Sử dụng với Raspberry Pi Pico, C / C ++ và có sẵn MicroPython Demo code

Tính năng nổi bật

• Độ phân giải 240×135, màn hình IPS, màu RGB 65K, hiệu ứng hiển thị rõ ràng và đầy màu sắc
• Giao diện SPI, yêu cầu chân IO tối thiểu
• Cần điều khiển 1x và nút người dùng 2x để dễ dàng tương tác
• Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ Raspberry Pi, Pico C / C ++ và MicroPython)

Thống số kỹ thuật

Điện áp	2.6 – 5.5V	Độ phân giải	240 x 135 pixel
Kết nối	SPI 4 dây	Kích thước màn hình	24.91 x 14.86mm
Bảng hiển thị	IPS	Kích thước Pixel	0,1101 × 0,1035mm
Driver	ST7789	Kích thước	52.00 x 25.00 mm

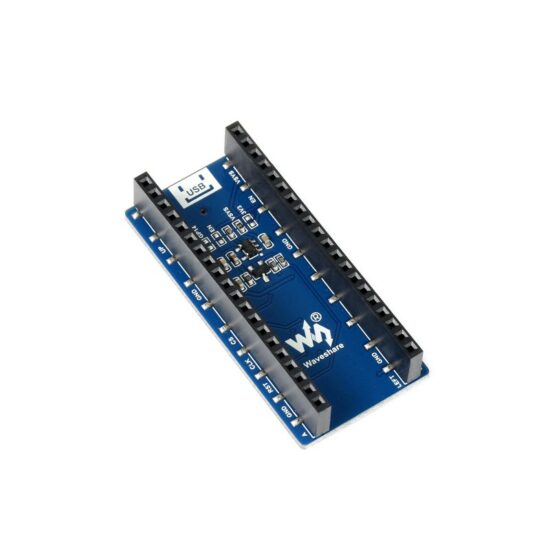

Tương thích Header Raspberry Pi Pico

Bộ chân header female được tích hợp vào màn hình để gắn trực tiếp vào bộ header của Raspberry Pi Pico và các nút bấm để người dùng dễ dàng lập trình, tương tác.

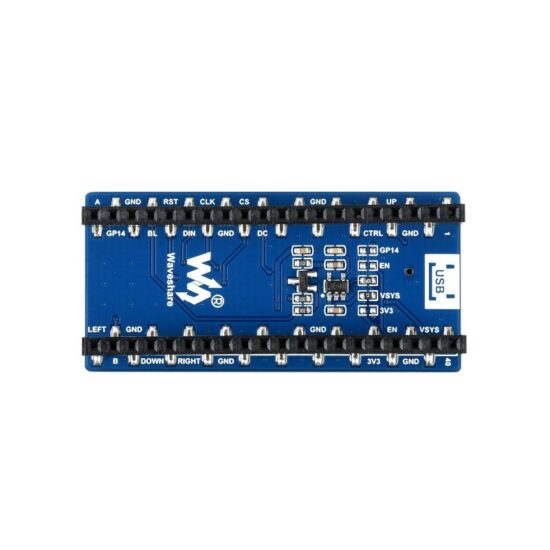

Sơ đồ chân

Kích thước

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Pico-LCD-1.14
