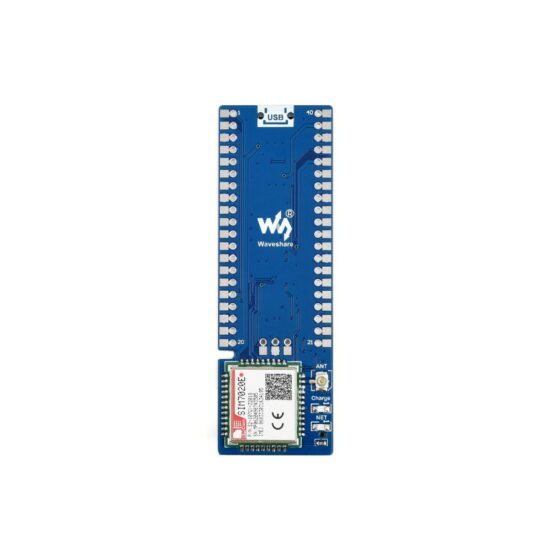

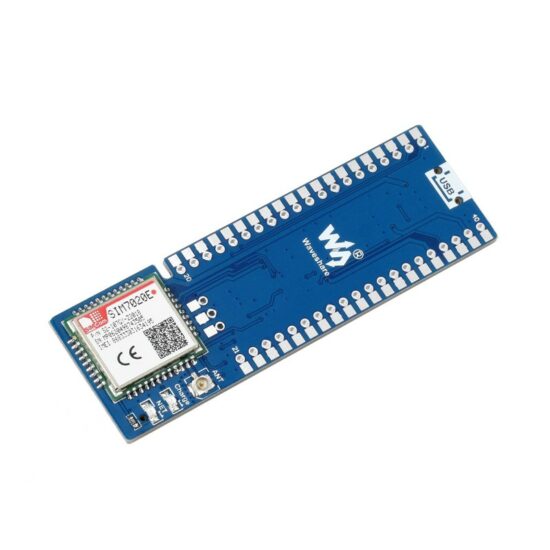

Module SIM7020E NB-IoT cho Raspberry Pi Pico – Phù hợp với Asia, Europe, Africa, Australia

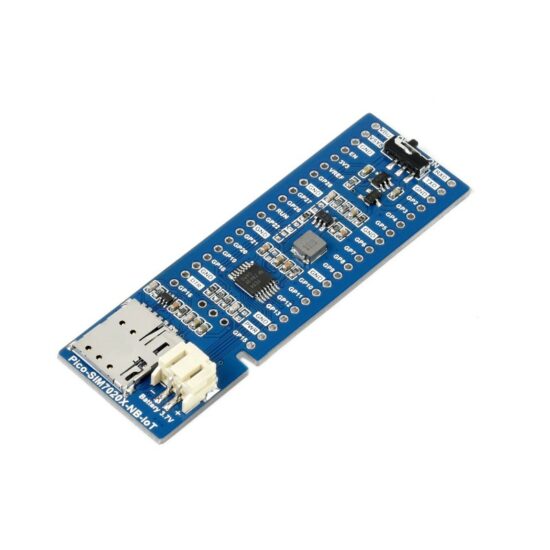

Module SIM7020E NB-IoT Cho Raspberry Pi Pico

Dải Tần B1/B3/B5/B8/B20/B28

Tính năng nổi bật

Module SIM7020E NB-IoT là mô-đun NB-IoT (NarrowBand-Internet of Things) được thiết kế cho Raspberry Pi Pico. Nó hỗ trợ nhiều băng tần NB-IoT, có thể được điều khiển thông qua các lệnh AT nối tiếp và hỗ trợ các giao thức truyền thông như HTTP / MQTT / LWM2M / COAP, v.v. Do ưu điểm của độ trễ thấp, công suất thấp, chi phí thấp và phạm vi phủ sóng rộng, nó là lựa chọn lý tưởng cho các ứng dụng IoT như dụng cụ thông minh, theo dõi tài sản, giám sát từ xa, v.v.

• Header Raspberry Pi Pico tiêu chuẩn, hỗ trợ các phiên bản Raspberry Pi Pico
• Giao tiếp UART, điều khiển lệnh AT, hỗ trợ nhiều giao thức truyền thông, hỗ trợ nhiều nền tảng đám mây
• Tích hợp đầu nối pin Li-po 3.7V và mạch sạc lại, cho phép được cấp nguồn từ pin Li-po có thể sạc lại bên ngoài hoặc sạc lại lần lượt
• 2 đèn LED, để theo dõi trạng thái hoạt động của mô-đun
• Khe cắm thẻ SIM Nano tích hợp cho thẻ NB-IoT
• Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ về MicroPython)

Thống số kỹ thuật

Danh mục	Thông số
Khu vực sử dụng	Asia, Europe, Africa, Australia
Dải tần
NB-IoT	LTE-FDD: B1/B3/B5/B8/B20/B28
Cat-M	N/A
2G	N/A
GNSS	N/A
Tốc độ dữ liệu
NB-IoT (Kbps)	26.15 (DL) / 62.5 (UL)
Cat-M (Kbps)	N/A
2G (Kbps)	N/A
Khác
Giao thức truyền thông	TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT…
Cung cấp điện	Pin Li-po bên ngoài HOẶC cổng USB Raspberry Pi Pico
Giao diện pin	3.7V – 4.V
Logic Level	3.3V
Module standalone current	Idle mode: 5.6mA
	Sleep mode: 0.4mA
	PSM mode: 3.4uA
Audio input/output	N/A
Indicator	NET: network indicator Charge: recharge indicator
Switch	Li-po battery power supply switch
SIM card	NB card (1.8V / 3V)
Antenna connector	LTE
Dimensions	73.5 × 24.00mm

Tương thích Header Raspberry Pi Pico

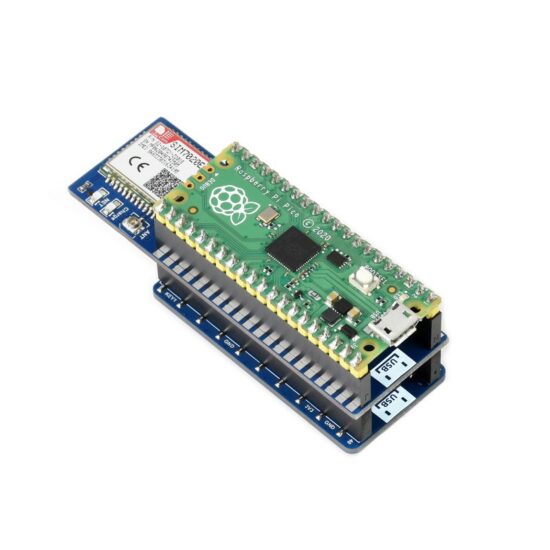

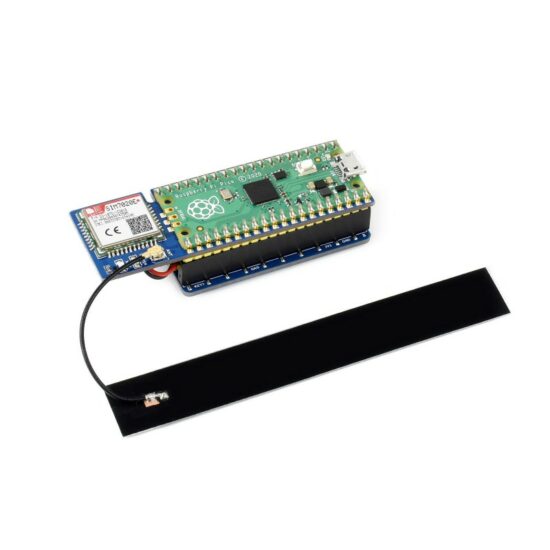

Bo mạch Raspberry Pi Pico có thể được dán trên bề mặt (bên trái) hoặc gắn qua các chân header (bên phải)

Nó cũng có thể kết nối các module mở rộng hoặc antena

Lưu ý: Mạch Raspberry Pi Pico chưa bao gồm trong bộ sản phẩm.

Kết nối đám mây

Hỗ Trợ Các Giao Thức Truyền Thông Bao Gồm: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS

Ứng dụng ví dụ

Thông qua mạng NB-IoT, Pico có thể lấy thông tin thời tiết bằng HTTP GET
và gửi nhiệt độ của nó đến máy chủ thông qua HTTP POST, sau đó hiển thị nó trên trang web trong thời gian thực

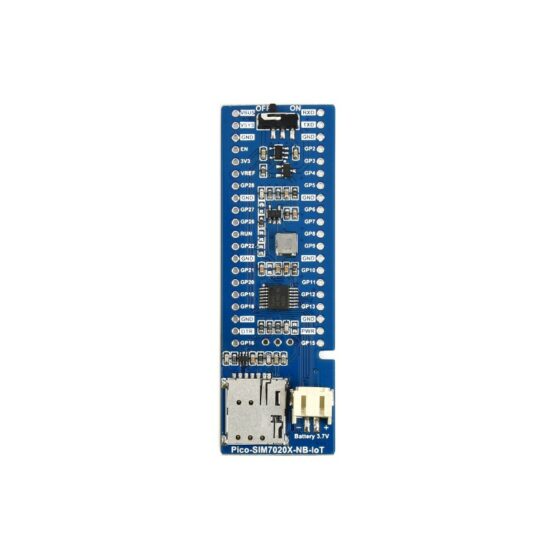

Sơ đồ chân

Kích thước

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Pico-SIM7020E-NB-IoT
