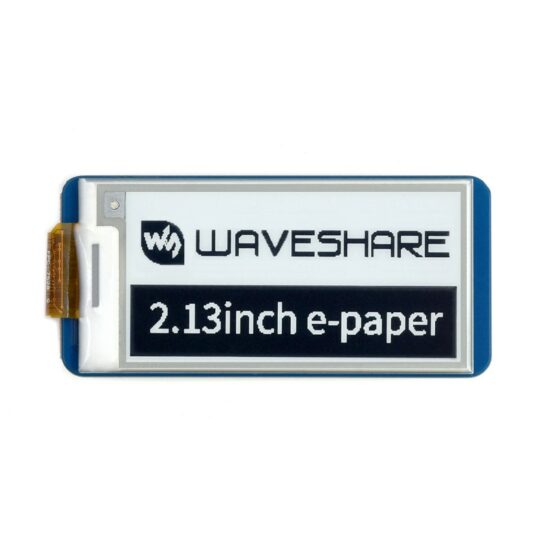

Màn hình e-Ink 2.13 inch cho Raspberry Pi Pico, 250×122, Đen/Trắng, SPI

Màn hình e-ink 2.13″ cho Raspberry Pi Pico

Hỗ trợ refesh một phần, công suất thấp, góc nhìn rộng và hiệu ứng nhìn như giấy

Giải pháp lý tưởng cho thẻ giá, nhãn kệ hoặc dụng cụ công nghiệp

Tính năng nổi bật

• Không có đèn nền, tiếp tục hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn
• Tiêu thụ điện năng cực thấp, về cơ bản công suất chỉ cần thiết để làm mới nội dung
• Giao diện SPI, yêu cầu chân IO tối thiểu
• Trình dịch điện áp trên bo mạch, tương thích với MCU 3.3V / 5V
• Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ Raspberry Pi Pico C / C ++ và MicroPython)

Thống số kỹ thuật

Điện áp	3.3V / 5V	Màu sắc	Trắng, đen
Giao diện	SPI 3 dây, 4 dây	Thang màu xám	2
Kích thước	65 x 30.50mm	Thời gian refresh 1 phần	0.3 giây
Kích thước màn hình	48.55 x 23.70mm	Thời gian refresh toàn bộ	2 giây
Dot Pitch	0.194 x 0.194mm	Công suất refresh	26.4mW
Độ phân giải	250 x 122 pixel	Dòng điện chờ	<0.01uA (gần như không dùng điện)
		Góc nhìn	170o

Ưu điểm của e-Ink

Màn hình hiển thị giấy điện tử (e-Ink) sử dụng công nghệ điện di microcapsule để hiển thị, nguyên tắc là: các hạt tích điện lơ lửng trong chất lỏng trong suốt sẽ di chuyển sang các cạnh của viên nang siêu nhỏ khi điện trường được áp dụng, làm cho viên nang siêu nhỏ có thể nhìn thấy bằng cách phản xạ ánh sáng xung quanh, giống như giấy in truyền thống.
Màn hình giấy điện tử sẽ hiển thị rõ ràng hình ảnh / văn bản dưới ánh đèn hoặc ánh sáng tự nhiên, không yêu cầu đèn nền và có góc nhìn gần như lên đến 180^o. Nó thường được sử dụng làm máy đọc sách điện tử do tác dụng giống như giấy của nó.

Tương thích Raspberry Pi Pico

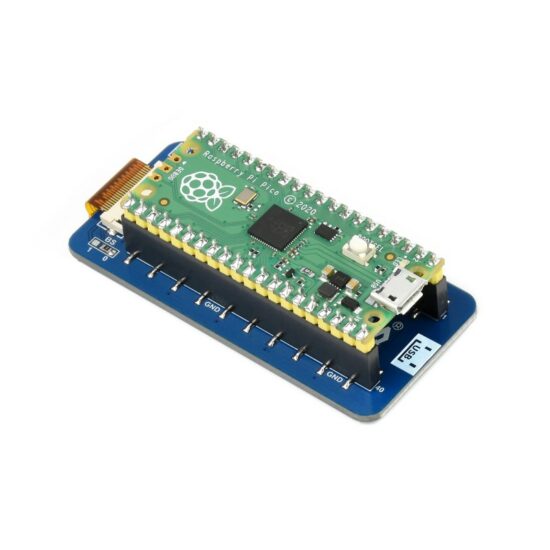

Bộ header female trên bo mạch của màn hình cho phép bạn gắn trực tiếp màn hình vào Raspberry Pi Pico

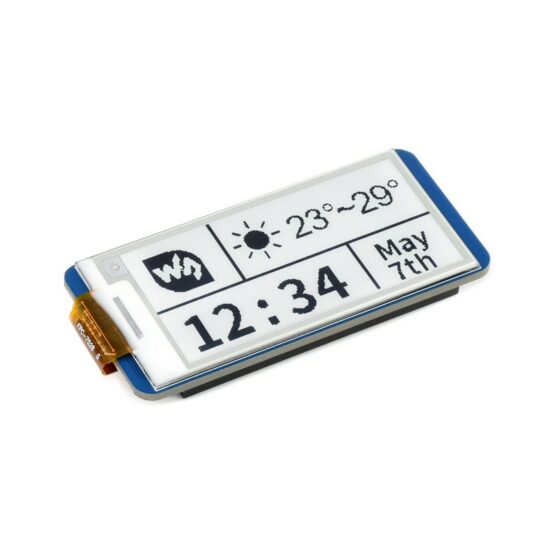

Một số ứng dụng của màn hình

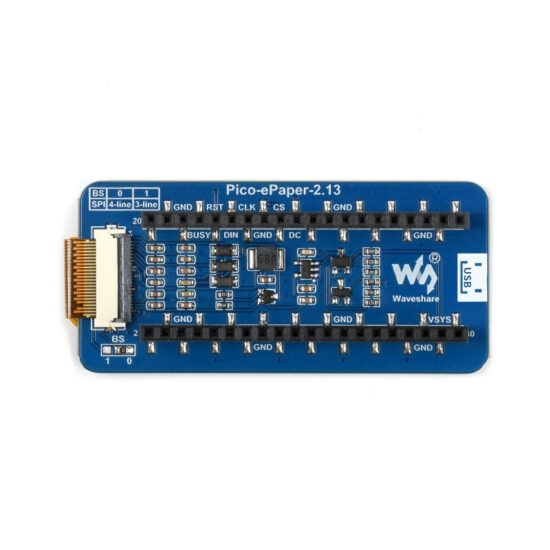

Sơ đồ chân

Kích thước

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Pico-ePaper-2.13
