Màn hình E-Ink 250×122, 2.13inch HAT cho Raspberry Pi
570.000 ₫
Còn hàng
Màn Hình E-Ink 250×122, 2.13inch HAT Cho Raspberry Pi, Giao Diện SPI
Hỗ trợ refesh một phần, công suất thấp, góc nhìn rộng và hiệu ứng nhìn như giấy
Giải pháp lý tưởng cho thẻ giá, nhãn kệ hoặc dụng cụ công nghiệp
Kích thước
2.13″
Độ phân giải
250×122 Pixel
Góc nhìn
170o
Hiển thị màu
Đen/Trắng
Thang màu xám
2
Kết nối
SPI
Display Panel
e-paper
Trải nghiệm
Như giấy
Refresh
Hỗ trợ làm mới một phần
Môi trường
Yêu cầu ánh sáng xung quanh
Loại màn hình
Phản xạ thụ động
Tính năng nổi bật
- Không có đèn nền, tiếp tục hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn
- Tiêu thụ điện năng cực thấp, về cơ bản năng lượng chỉ cần thiết để làm mới (refresh)
- Header GPIO Raspberry Pi 40PIN tiêu chuẩn, hỗ trợ các thiết bị Raspberry Pi, Jetson Nano
- Kết nối SPI, để kết nối với các bảng điều khiển như Arduino / STM32, v.v.
- Bộ dịch điện áp tích hợp, tương thích với MCU 3.3V / 5V
- Đi kèm với các tài nguyên phát triển trực tuyến và hướng dẫn sử dụng (sơ đồ mạch bảng điều khiển, ví dụ cho Raspberry Pi / Jetson Nano / Arduino / STM32)
Thống số kỹ thuật
| Điện áp | 3.3V / 5V | Màu sắc | Trắng, đen |
| Giao diện | SPI 3 dây, 4 dây | Thang màu xám | 2 |
| Kích thước | 65 × 30,2mm | Thời gian refresh 1 phần | 0.3 giây |
| Kích thước màn hình | 48,55 × 23,71mm | Thời gian refresh toàn bộ | 2 giây |
| Dot Pitch | 0.194 x 0.194mm | Công suất refresh | 26.4mW |
| Độ phân giải | 250 x 122 pixel | Dòng điện chờ | <0.01uA (gần như không dùng điện) |
| Góc nhìn | 170o |

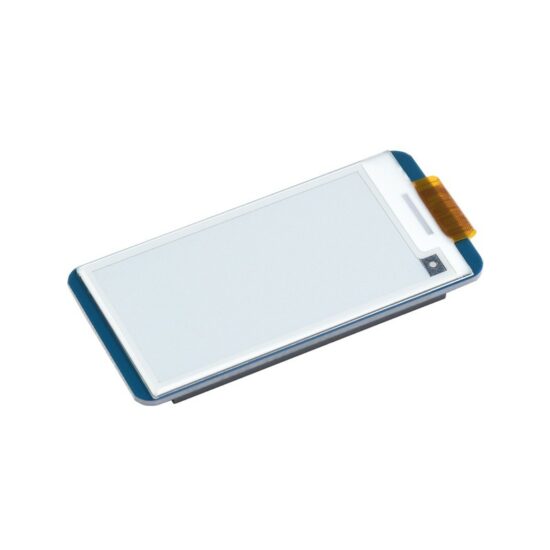

Ưu điểm của e-Ink
Màn hình hiển thị giấy điện tử (e-Ink) sử dụng công nghệ điện di microcapsule để hiển thị, nguyên tắc là: các hạt tích điện lơ lửng trong chất lỏng trong suốt sẽ di chuyển sang các cạnh của viên nang siêu nhỏ khi điện trường được áp dụng, làm cho viên nang siêu nhỏ có thể nhìn thấy bằng cách phản xạ ánh sáng xung quanh, giống như giấy in truyền thống.
Màn hình giấy điện tử sẽ hiển thị rõ ràng hình ảnh / văn bản dưới ánh đèn hoặc ánh sáng tự nhiên, không yêu cầu đèn nền và có góc nhìn gần như lên đến 180o. Nó thường được sử dụng làm máy đọc sách điện tử do tác dụng giống như giấy của nó.

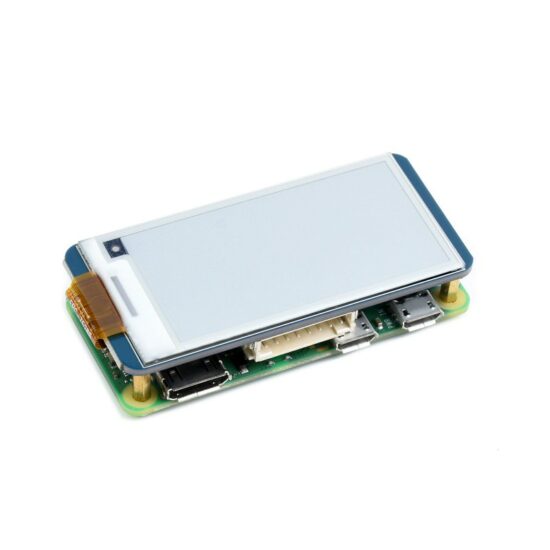

Header Raspberry Pi 40 chân tiêu chuẩn
Tương Thích Với Bo Mạch Dòng Raspberry Pi, Jetson Nano

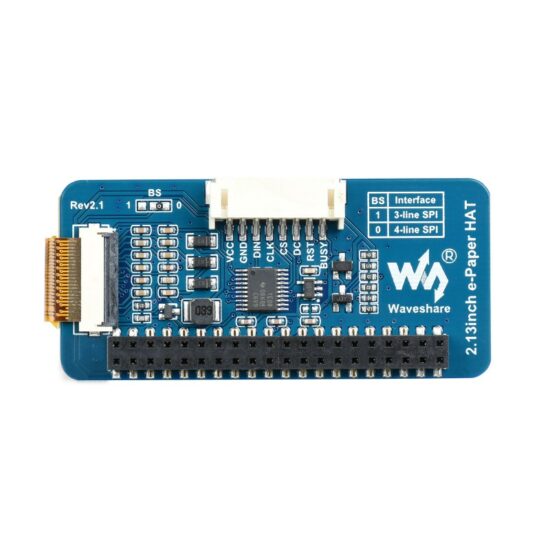

Giao Diện Điều Khiển SPI Tích Hợp
Để Sử Dụng Với Các Bảng Điều Khiển Khác Như STM32 / Arduino
| VCC | 3.3V / 5V |
|---|---|
| GND | Mặt đất |
| DIN | Chân SPI MOSI |
| CLK | Chốt SPI SCK |
| CS | Lựa chọn chip SPI, hoạt động thấp |
| DC | Lựa chọn dữ liệu / lệnh (cao cho dữ liệu, thấp cho lệnh) |
| RST | Đặt lại bên ngoài, hoạt động thấp |
| BẬN RỘN | Đầu ra trạng thái bận (cao cho bận) |

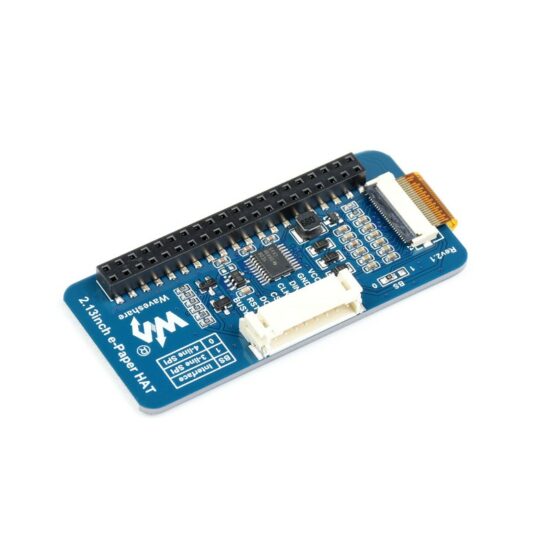

Bộ chuyển đổi điện áp trên bo mạch
Tương Thích Với MCU 3.3V / 5V
Một số ứng dụng của màn hình
Kích thước
Tài liệu kỹ thuật: http://www.waveshare.com/wiki/2.13inch_e-Paper_HAT
