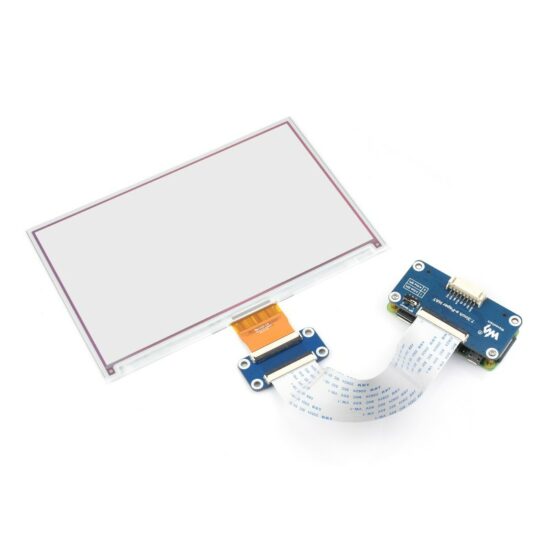

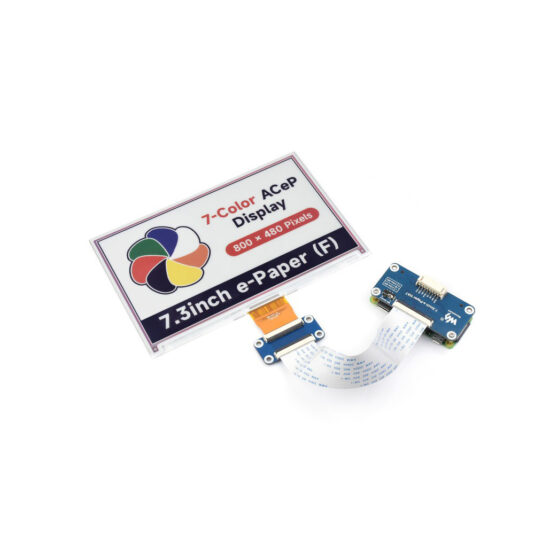

Màn hình e-ink 7 màu ACeP 7.3 inch (F), 800×480 pixel, giao tiếp SPI
1.820.000 ₫
Còn hàng
Màn Hình E-Ink 7.3″ 7 màu, độ phân giải 800×480 Pixel
Công suất thấp, góc nhìn rộng và hiệu ứng nhìn như giấy

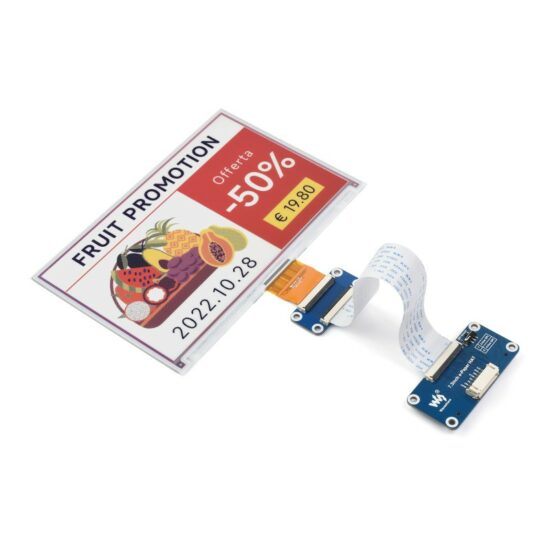

Giải pháp lý tưởng cho thẻ giá, nhãn kệ hoặc dụng cụ công nghiệp
Kích thước
7.3″
Độ phân giải
800×480 Pixel
Góc nhìn
170o
Hiển thị màu
7 màu
Thang màu xám
2
Kết nối
SPI
Display Panel
e-paper
Trải nghiệm
Như giấy
Môi trường
Yêu cầu ánh sáng xung quanh
Loại màn hình
Phản xạ thụ động
Tính năng nổi bật
- Công nghệ ePaper màu tiên tiến (ACeP), hỗ trợ hiển thị 7 màu
- Không có đèn nền, tiếp tục hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn
- Tiêu thụ điện năng cực thấp, về cơ bản năng lượng chỉ cần thiết để làm mới
- Header mở rộng GPIO Raspberry Pi 40PIN tiêu chuẩn, hỗ trợ các bo mạch dòng Raspberry Pi, Jetson Nano
- Giao diện SPI, để kết nối với các bảng điều khiển như Raspberry Pi / Jetson Nano / Arduino / STM32, v.v.
- Bộ dịch điện áp tích hợp, tương thích với MCU 3.3V / 5V
- Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (sơ đồ bảng điều khiển, ví dụ cho Raspberry Pi / Arduino / STM32)
Thống số kỹ thuật
| Điện áp | 3.3V / 5V | Màu sắc | 7 màu |
| Giao diện | SPI 3 dây, 4 dây | Thang màu xám | 2 |
| Kích thước | 170,2 × 111,2mm | Thời gian refresh 1 phần | 0.3 giây |
| Kích thước màn hình | 160 × 96mm | Thời gian refresh toàn bộ | 35 giây |
| Dot Pitch | 0,2 × 0,2 mm | Công suất refresh | <49,4mW (thông thường) |
| Độ phân giải | 800×480 pixel | Dòng điện chờ | <0.01uA (gần như không dùng điện) |
| Góc nhìn | 170o |
Ưu điểm của e-Ink
Màn hình hiển thị giấy điện tử (e-Ink) sử dụng công nghệ điện di microcapsule để hiển thị, nguyên tắc là: các hạt tích điện lơ lửng trong chất lỏng trong suốt sẽ di chuyển sang các cạnh của viên nang siêu nhỏ khi điện trường được áp dụng, làm cho viên nang siêu nhỏ có thể nhìn thấy bằng cách phản xạ ánh sáng xung quanh, giống như giấy in truyền thống.
Màn hình giấy điện tử sẽ hiển thị rõ ràng hình ảnh / văn bản dưới ánh đèn hoặc ánh sáng tự nhiên, không yêu cầu đèn nền và có góc nhìn gần như lên đến 180o. Nó thường được sử dụng làm máy đọc sách điện tử do tác dụng giống như giấy của nó.

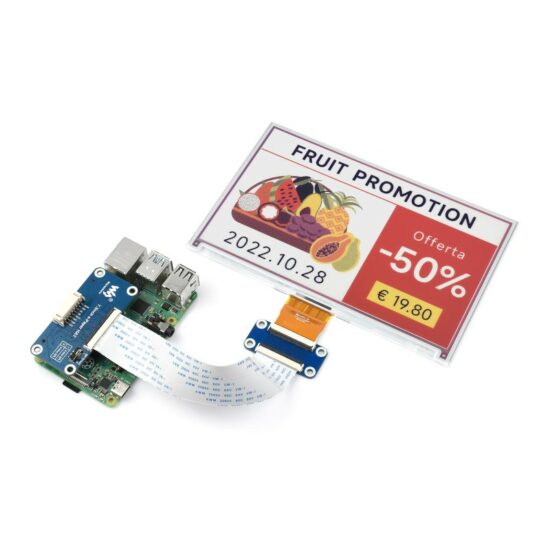

Header Raspberry Pi 40 chân tiêu chuẩn

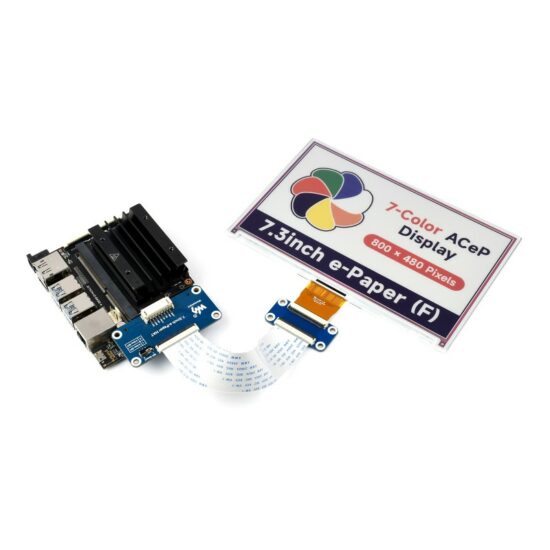

Tương Thích Với Bo Mạch Dòng Raspberry Pi, Jetson Nano

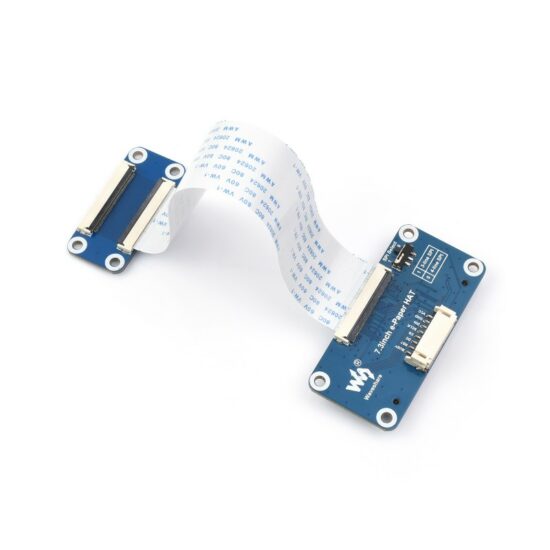

Giao Diện Điều Khiển SPI Tích Hợp
Để Sử Dụng Với Các Bảng Điều Khiển Khác Như Raspberry Pi / Jetson Nano / Arduino / STM32
| VCC | 3.3V / 5V |
|---|---|
| GND | Mặt đất |
| DIN | Chân SPI MOSI |
| CLK | Chốt SPI SCK |
| CS | Lựa chọn chip SPI, hoạt động thấp |
| DC | Lựa chọn dữ liệu / lệnh (cao cho dữ liệu, thấp cho lệnh) |
| RST | Đặt lại bên ngoài, hoạt động thấp |
| BẬN RỘN | Đầu ra trạng thái bận (cao cho bận) |

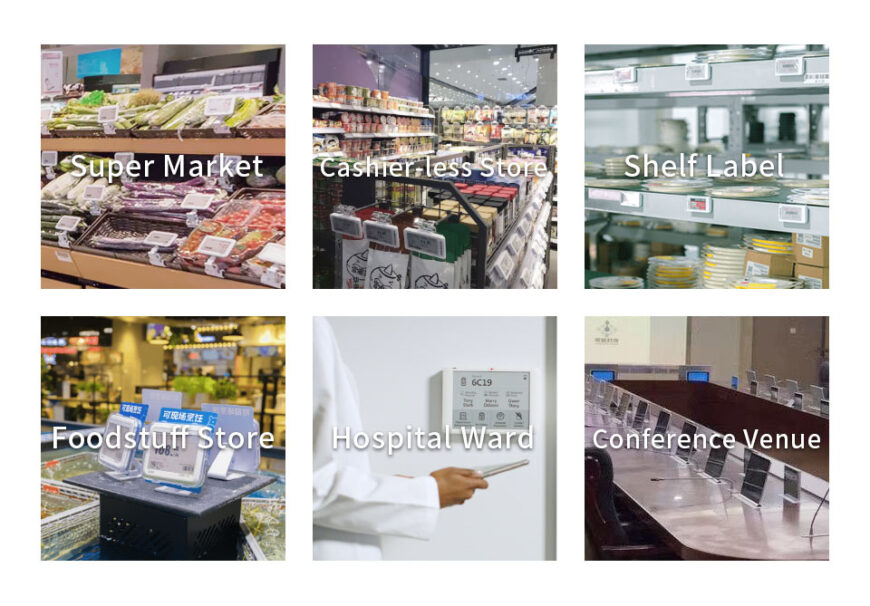

Một số ứng dụng của màn hình
Kích thước
Tài liệu kỹ thuật: http://www.waveshare.com/wiki/7.3inch_e-Paper_HAT_(F)
| Kết nối màn hình | SPI |
|---|---|
| Tương thích | Arduino, Jetson Nano, Raspberry Pi, Raspberry Pi 2, Raspberry Pi 3, Raspberry Pi 3 A+, Raspberry Pi 3 B+, Raspberry Pi 4, Raspberry Pi Zero, STM32, Raspberry Pi 5 |
