Mạch mở rộng 2 cổng Gigabit Ethernet cho Raspberry Pi CM5
720.000 ₫
Còn hàng
MPN: 30915
Mã: CM5-DUAL-ETHMINI
Danh mục: Phụ kiện Raspberry Pi, Phụ kiện Raspberry Pi CM4, Phụ kiện Raspberry Pi CM5, Raspberry Pi CM5
Sản phẩm nên mua kèm
MẠCH MỞ RỘNG 2 CỔNG GIGABIT ETHERNET RASPBERRY PI CM5
Nhỏ, thiết thực và gọn gàng
Thích hợp để đánh giá Raspberry Pi CM5 hoặc được tích hợp vào các sản phẩm cuối cùng
Lưu ý: Sản phẩm chưa bao gồm vỏ hộp nhôm
Thông số kỹ thuật bảng mạch mở rộng
- CM5 Socket: phù hợp với tất cả các biến thể của Raspberry Pi Compute Module 5
- Mạng: 2 cổng Gigabit Ethernet RJ45
- USB: Cổng USB 3.0
PIN Header: Đầu cắm Raspberry Pi 40PIN GPIO - Bộ nhớ: Ổ cắm thẻ TF cho các biến thể Compute Module 5 Lite (không có eMMC)
- Chân cắm quạt: Cổng SH4 1.0 dây, cho phép điều chỉnh và đo tốc độ, 5V
- Nguồn điện đầu vào: Giao diện 5V, Type-C
- Kích thước bo mạch: 55.0 × 68.0mm
- Với vỏ kim loại: 61.0 × 75.0 × 27.5mm
Kết nối với Compute Module 5
Chân cắm CM5 và và 40 chân GPIO tiêu chuẩn. Tương thích với mọi phiên bản Raspberry Pi CM5.
Lưu ý: Raspberry Pi CM5 chưa bao gồm trong bộ sản phẩm.

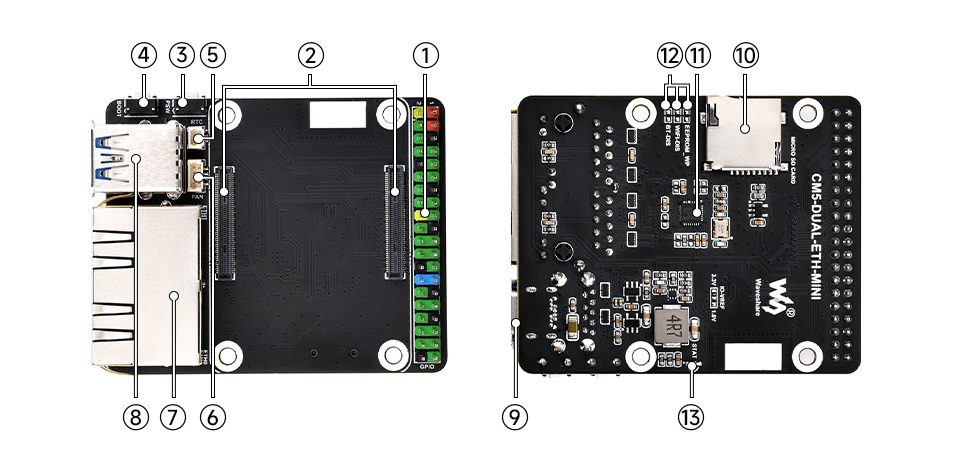

Sơ đồ phần cứng
- 40PIN GPIO header: for connecting sorts of HAT
- CM5 socket: suitable for all variants of Compute Module 5
- PSW button
- BOOT button
- RTC battery header: for connecting rechargeable RTC battery
- FAN header: for connecting cooling fan, allows speed adjustment and measurement
- RJ45 Gigabit Ethernet ports
- Dual RJ45 Gigabit Ethernet ports, 10/100/1000M compatible
- ETHERNET 0: CM5 original network port
- ETHERNET 1: PCIe extended network port
- USB3.2 Gen1 Type-A port: for connecting sorts of USB devices
- Type-C port: 5V power supply, or used for eMMC programming
- TF card slot: for connecting a TF card with pre-burnt image (Lite variant ONLY)
- RTL8111H: Gigabit NIC chip
- SYSTEM switch
- EEPROM_WP: Prevent EEPROM from being overwritten
- WiFi_DIS: WiFi disabled, only for CM5 versions with wireless
- BT_DIS: Bluetooth disabled, only for CM5 versions with wireless
- Indicators
- Red light: indicating the power supply status of Raspberry Pi
- Green light: indicating the working status of Raspberry Pi

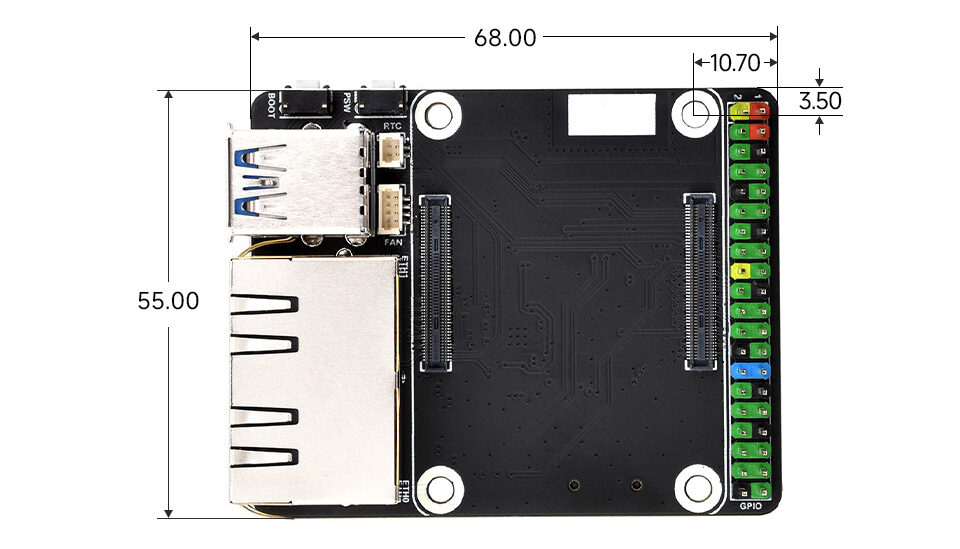

Kích thước bo mạch
