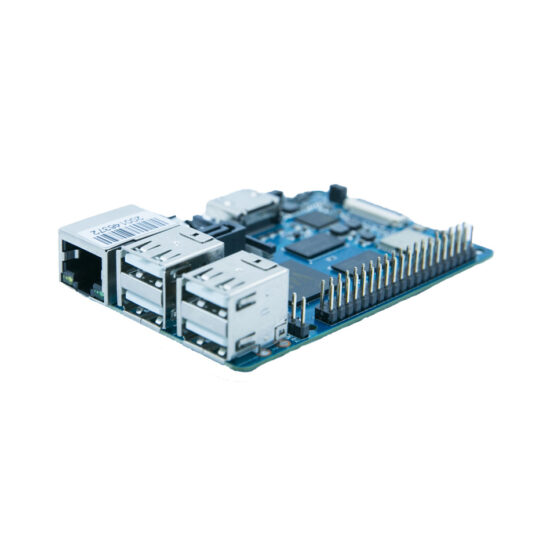

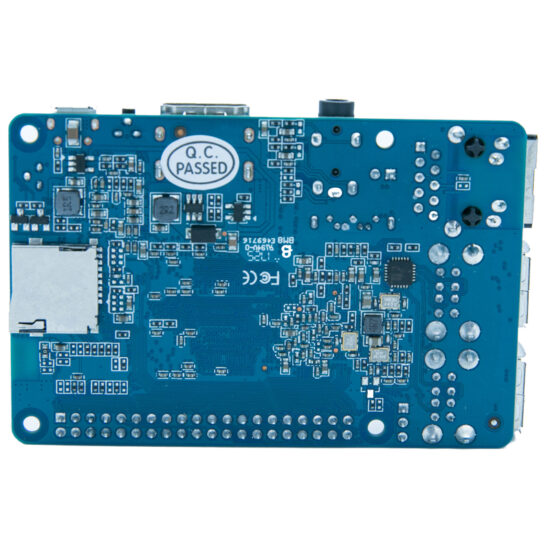

Mạch Banana Pi BPI-M2 Berry

Banana Pi BPI-M2 Berry là bo mạch có hỗ trợ kết nối SATA, cùng với 4 cổng USB và 1 cổng LAN, bo mạch khá tương đồng với phiên bản Raspberry Pi 3 tuy nhiên có nhiều điểm nổi bật hơn. Sản phẩm sử dụng chip SoC tùy chọn Allwinner R40/V40/A40i Quad Core ARM Cortex A7, 1GB DDR3 SDRAM, Wifi Bluetooth built-in với chip AP6212. Cổng HDMI full size cho phép xuất hình ảnh ra 1080p kèm âm thanh, ngoài ra cũng có thêm cổng 3.5 âm thanh thông thường để đi cùng với cổng xuất hình MPI. Cổng CSI hỗ trợ Camera tương thích, cùng với cổng SATA ngay chính giữa bo mạch. Chú ý nếu sử dụng ổ cứng ngoài với cổng SATA ta cần cấp nguồn thêm cho ổ cứng. Kích thước bo mạch 85mmX56mm cũng tương tự như Raspberry Pi 3.

Thông số kỹ thuật mạch Banana Pi BPI-M2 Berry

• Soc: Allwinner R40/V40/A40i
• CPU: Quad-core cortex -A7, lõi CPU tiết kiệm điện nhất của ARM
• GPU: MALI-400 MP2 lõi kép 500MHz có khả năng đạt thông lượng 1,1 Gpixel/s. Đồ họa cao hơn ít so với Xbox gốc. GPU cung cấp OpenGL ES 2.0, OpenVG, 1080p45 H.264.
• SDRAM: 1GB DDR3 SDRAM 733MHz
• SATA: Hỗ trợ giao diện SATA
• GPIO: 40 chân trong đó 28 chân GPIO, một số chân sử dụng: UART, I2C, SPI, PWM, I2
• Tích hợp mạng: 10/100/1000Mbps Ethernet (Realtek RTL8211E/D\)
• WiFi 802.11 b/g/n (tích hợp AP 6212 module) và Blutooth 4.0
• Tích hợp lưu trữ: MicroSD card
• Màn hình: MIPI DSI 4 lane, bảng điều khiển RGB LVDS, ngõ ra TV trên HDMI V1.4
• Video: Giải mã video FHD: Mpeg1, Mpeg4, H.263, H.264,… Giải mã H.264 đến 1080P60, hỗ trợ mã hóa video: Bộ mã hóa video H.264 độ phân giải cao(HD) được thiết lập đến 1080P/45fps
• Đầu ra audio: HDMI, audio tương tự (qua giắc TRRS 3,5 mm), I2S audio
• Camera: 1 đầu nối với camera qua giao diện CSI
• Giao diện cảm biến CMOS 8 bit YUV422, giao thức CCIR656 cho NTSC và PAL, cảm biến camera 5M pixel, hỗ trợ giải pháp quay video lên đến 1080p 30fps
• Cổng USB: 4 cổng USB 2.0 host, 1 cổng USB 2.0 OTG
• Led: Led trạng thái và led RJ45
• Nguồn cung cấp: qua cổng micro USB 5V/2A
• Kích thước, khối lượng: 85mm x 56mm; 40g
• Hệ điều hành hỗ trợ: Linux, Android. Bạn có thể bấm vào link bên cạnh để tải hệ điều hành cho BPi M2 Berry.
• Wiki hướng dẫn và tài liệu kỹ thuật

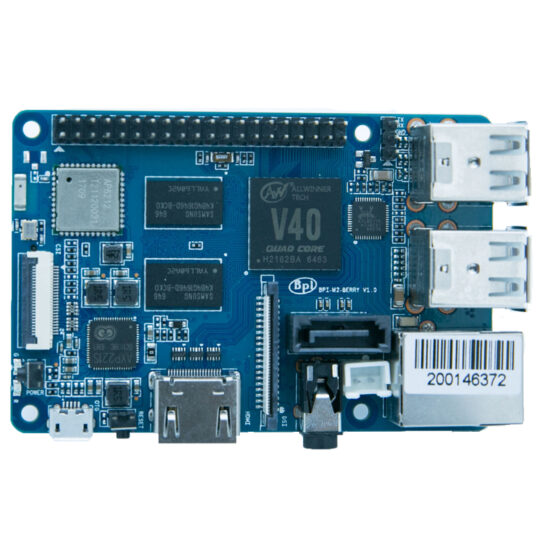

Giao diện phần cứng mạch Banana Pi BPI-M2 Berry
