Có gì mới ở Arduino UNO R4 WiFi

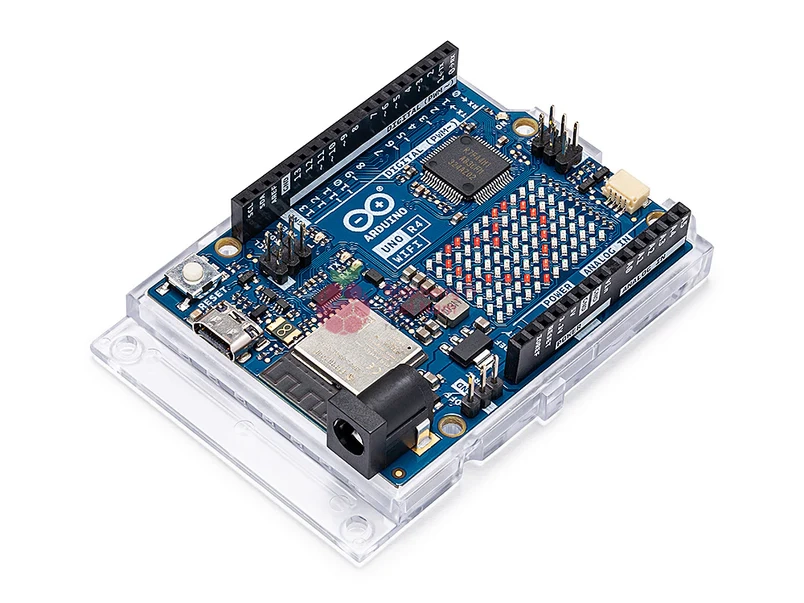

Arduino UNO R4 WiFi kết hợp vi xử lý RA4M1 từ Renesas với ESP32-S3 của Espressif, tạo nên một công cụ “tất cả trong một” dành cho maker với sức mạnh xử lý vượt trội và hàng loạt ngoại vi mới. Với khả năng Wi-Fi® và Bluetooth® tích hợp, UNO R4 WiFi cho phép các maker khám phá vô hạn những khả năng sáng tạo.
Bên cạnh đó, bo mạch đa năng này còn được trang bị ma trận LED 12×8 tiện lợi và cổng Qwiic, mang đến không gian rộng mở để sáng tạo và thúc đẩy những ý tưởng mới. Sự kết hợp mạnh mẽ này trao quyền cho các maker biến ý tưởng thành hiện thực và đưa dự án của họ lên một tầm cao mới.
Giới thiệu chung

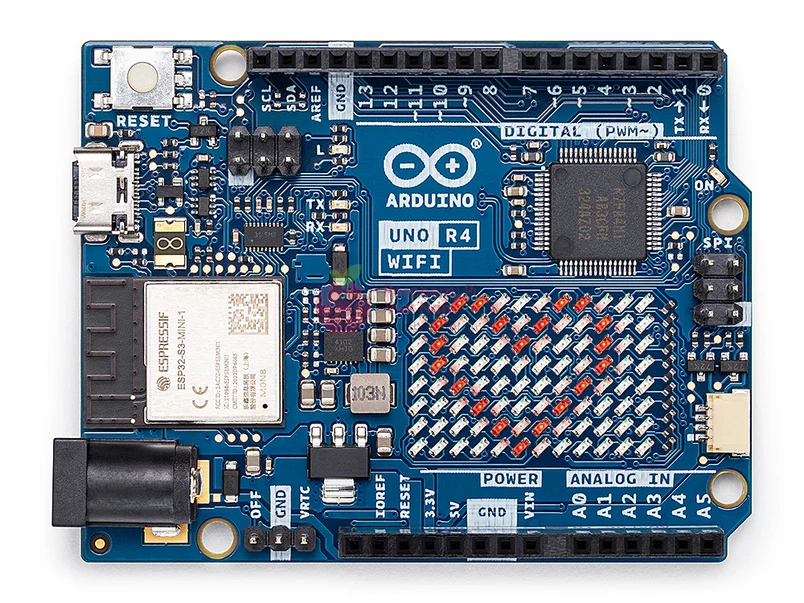

Arduino UNO R4 WiFi kết hợp sức mạnh xử lý và các ngoại vi mới đầy hấp dẫn của vi điều khiển RA4M1 từ Renesas với khả năng kết nối không dây mạnh mẽ từ ESP32-S3 của Espressif. Bên cạnh đó, UNO R4 WiFi còn được trang bị ma trận LED 12×8, cổng kết nối Qwiic, VRTC, và chân OFF, đáp ứng mọi nhu cầu mà maker có thể cần cho dự án tiếp theo của mình.
Với UNO R4 WiFi, bạn có thể dễ dàng nâng cấp dự án và bổ sung khả năng kết nối không dây, mở rộng phạm vi hoạt động cho hệ thống hiện tại. Nếu đây là dự án đầu tiên của bạn, bo mạch này đã có sẵn mọi thứ cần thiết để truyền cảm hứng và khơi gợi sự sáng tạo.
Hãy cùng khám phá những gì UNO R4 WiFi mang lại:
-
Tương thích phần cứng với chuẩn UNO:
UNO R4 WiFi giữ nguyên kích thước, bố cục chân (pinout) và điện áp hoạt động 5V như người tiền nhiệm UNO R3, đảm bảo khả năng chuyển đổi mượt mà cho các shield và dự án hiện có. -
Bộ nhớ lớn hơn và xung nhịp nhanh hơn:
UNO R4 WiFi sở hữu dung lượng bộ nhớ tăng lên cùng tốc độ xung nhịp cao hơn, giúp thực hiện các phép tính chính xác hơn và xử lý các dự án phức tạp một cách dễ dàng. -
Nhiều ngoại vi tích hợp hơn:
UNO R4 WiFi mang đến bộ ngoại vi tích hợp đa dạng như DAC 12-bit, CAN BUS và OP AMP, mở rộng khả năng và tính linh hoạt trong thiết kế. -
Hỗ trợ điện áp 24V mở rộng:
UNO R4 WiFi hỗ trợ dải điện áp vào rộng hơn, cho phép kết nối liền mạch với động cơ, dải LED và các cơ cấu chấp hành khác chỉ bằng một nguồn cấp duy nhất. -
Hỗ trợ HID:
Với khả năng HID tích hợp, UNO R4 WiFi có thể mô phỏng chuột hoặc bàn phím khi kết nối với máy tính qua USB, thuận tiện cho việc gửi tổ hợp phím hoặc thao tác chuột. -
Wi-Fi® và Bluetooth®:
UNO R4 WiFi trang bị module ESP32-S3, cho phép maker dễ dàng bổ sung kết nối không dây vào dự án. Khi kết hợp với Arduino IoT Cloud, bạn có thể theo dõi và điều khiển dự án từ xa.
-
Cổng Qwiic:
UNO R4 WiFi có cổng Qwiic dùng giao thức I²C, giúp kết nối dễ dàng với hệ sinh thái Qwiic rộng lớn. Cáp chuyển cũng hỗ trợ sử dụng các cảm biến và cơ cấu chấp hành dùng chuẩn đầu nối khác. -
Hỗ trợ RTC dùng pin:
Bo mạch bao gồm các chân mở rộng, như chân “OFF” để tắt bo và chân “VRTC” để duy trì hoạt động của đồng hồ thời gian thực (RTC) bên trong. -
Ma trận LED:
UNO R4 WiFi tích hợp ma trận LED đỏ 12×8 sáng rõ, cực kỳ lý tưởng cho các dự án sáng tạo như hiển thị hoạt hình hoặc biểu đồ dữ liệu cảm biến — mà không cần phần cứng bổ sung. -
Chẩn đoán lỗi khi chạy:
UNO R4 WiFi tích hợp cơ chế bắt lỗi, giúp phát hiện các lỗi runtime, đồng thời cung cấp giải thích chi tiết cùng gợi ý về dòng mã gây ra sự cố.
Với tất cả những tính năng mạnh mẽ này được gói gọn trong định dạng UNO quen thuộc, đây là thời điểm hoàn hảo để bạn nâng cấp dự án của mình hoặc bắt đầu hành trình sáng tạo. UNO R4 WiFi mang đến độ linh hoạt và khả năng vô song cho mọi cấp độ nhà chế tạo.
Thông số kỹ thuật
Bo mạch:
- Tên: Arduino® UNO R4 WiFi
- Mã sản phẩm: ABX00087
Vi điều khiển:
- Renesas RA4M1 (Arm® Cortex®-M4)
Các chân (kết nối):
- Chân I/O kỹ thuật số: 14
- Các chân đầu vào analog: 6
- DAC: 1
- Chân PWM: 6
Giao tiếp:
- UART: 1x
- I2C: 1x
- SPI: 1x
- CAN: 1 CAN Bus
Nguồn:
- Điện áp hoạt động của mạch: 5 V (ESP32-S3 là 3,3 V)
- Điện áp đầu vào (VIN): 6-24V
- Dòng điện một chiều trên mỗi chân I/O: 8 mA
Tốc độ xung nhịp:
- Main core: 48MHz
- ESP32-S3: Lên tới 240 MHz
Bộ nhớ:
- RA4M1: Bộ nhớ Flash 256 kB, RAM 32 kB
- ESP32-S3: ROM 384 kB, SRAM 512 kB

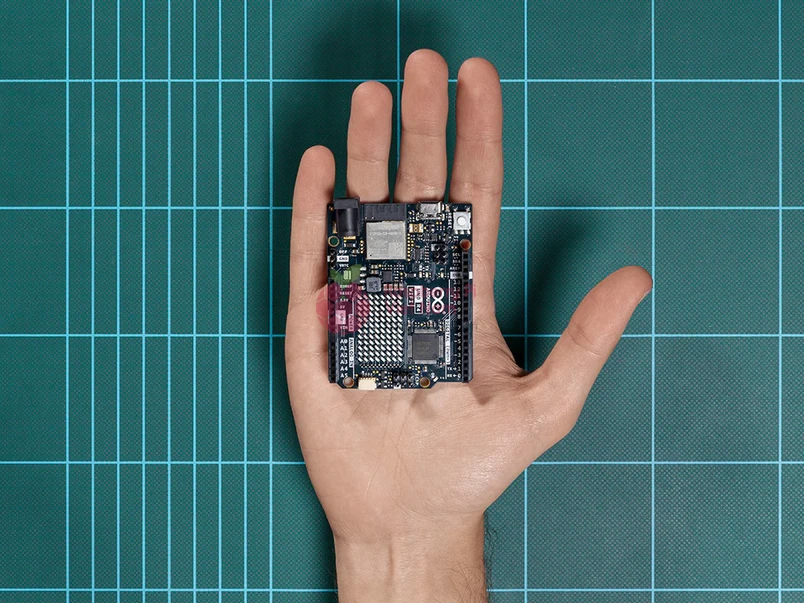

Kích thước:
- Chiều rộng: 68,85 mm
- Chiều dài: 53,34 mm
