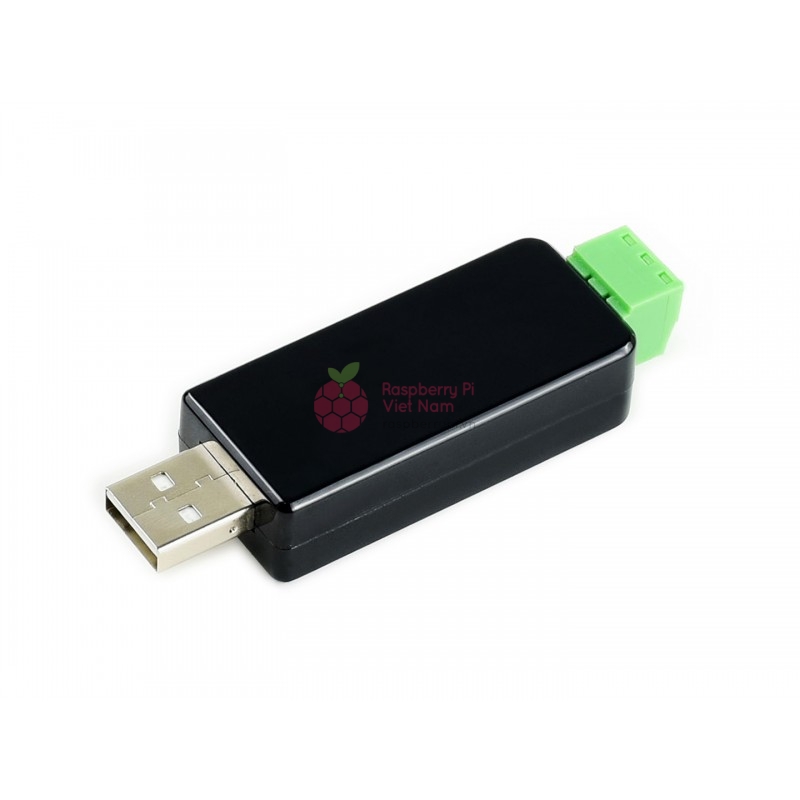

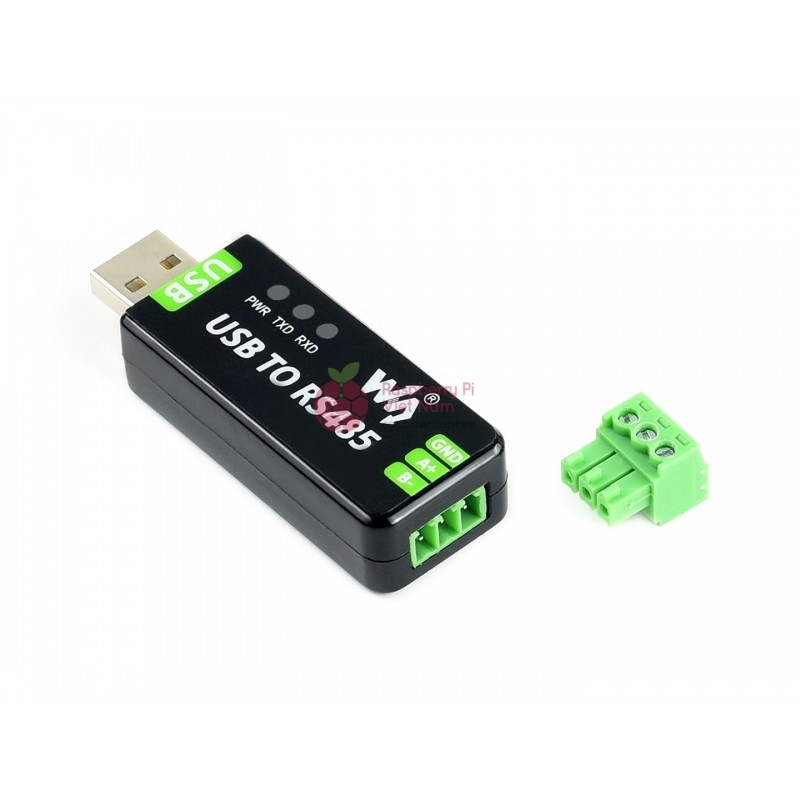

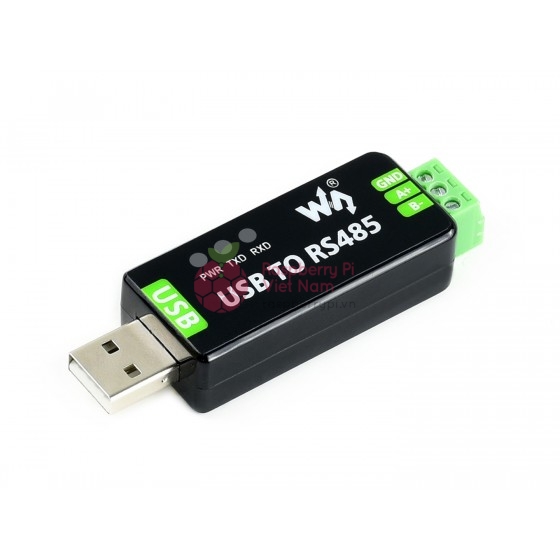

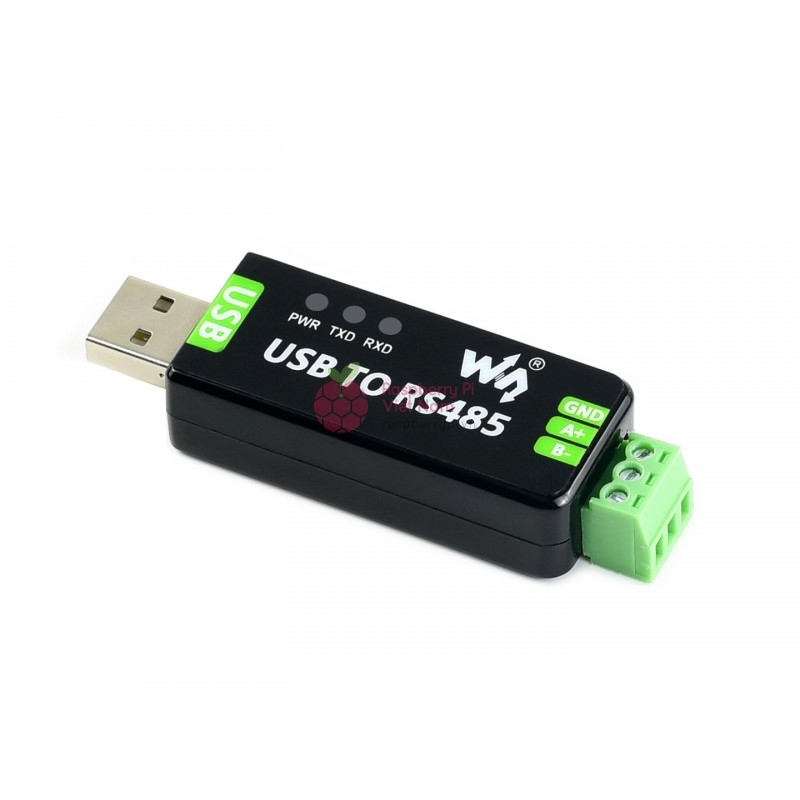

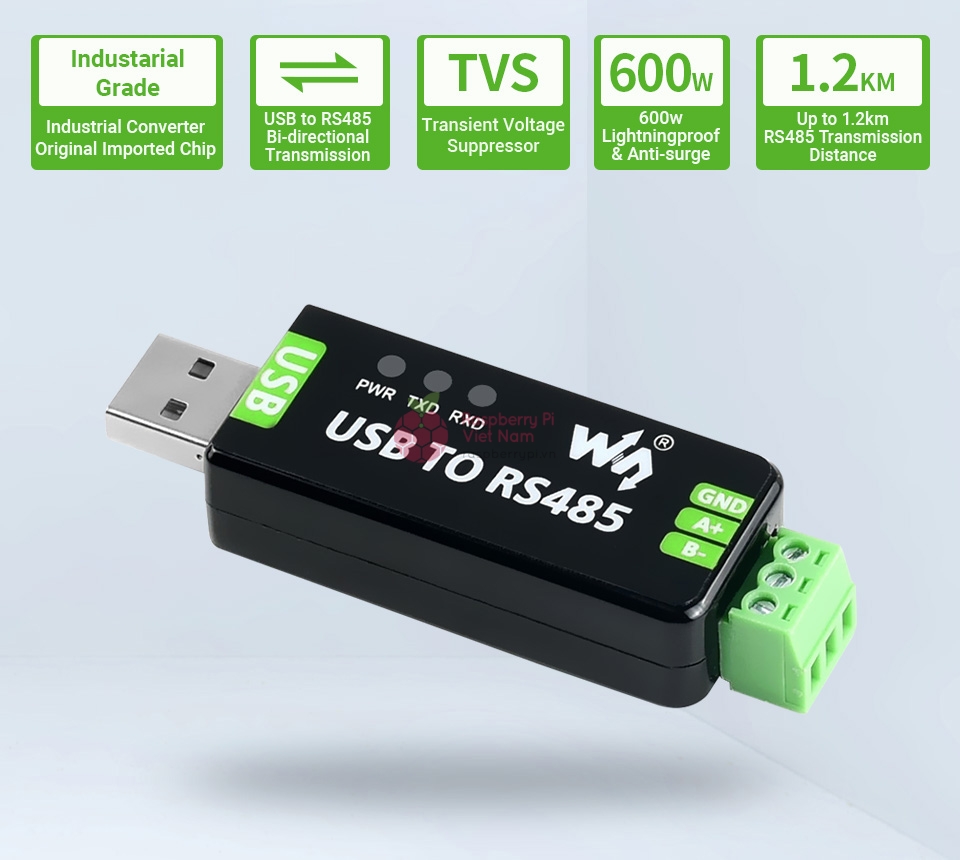

Bộ chuyển đổi hai chiều USB sang RS485 công nghiệp

Bộ chuyển đổi USB sang RS485 hai chiều

Bộ chuyển đổi USB sang RS485 hai chiều công nghiệp, trang bị chip FT232RNL và SP485EEN chính hãng, mang đến khả năng truyền dữ liệu ổn định tuyệt đối. Nhờ kết nối đáng tin cậy, đây là lựa chọn lý tưởng cho các thiết bị điều khiển công nghiệp hoặc những ứng dụng đòi hỏi tốc độ và chất lượng truyền thông cao.

Những tính năng nổi bật của USB sang RS485

• Hỗ trợ chuyển đổi USB sang RS485 hai chiều, giúp kết nối giữa máy tính và thiết bị công nghiệp trở nên dễ dàng và linh hoạt.

• Tích hợp chip FT232RNL và SP485EEN chính hãng, đảm bảo truyền dữ liệu nhanh, ổn định và tương thích cao với nhiều hệ thống.

• Trang bị TVS (Bộ bảo vệ điện áp tạm thời) trên bo mạch, hiệu quả trong việc ngăn chặn điện áp tăng đột ngột và xung điện, chống sét và chống tĩnh điện.
• Bao gồm cầu chì có thể tự hồi phục và điốt bảo vệ, đảm bảo nguồn điện ổn định, chống quá dòng/quá áp, đồng thời tăng cường khả năng chịu sốc.

• 3 đèn LED tiện lợi hiển thị trạng thái nguồn và truyền nhận dữ liệu, giúp người dùng dễ dàng theo dõi hoạt động thiết bị.

Thông số kỹ thuật bộ chuyển đổi USB sang RS485

• Loại sản phẩm: Bộ chuyển đổi hai chiều USB sang RS485 công nghiệp
• Cổng kết nối chính: USB
• Cổng kết nối thiết bị: RS485
• Tốc độ truyền dữ liệu: 300bps ~ 921600bps
• USB:
  • Điện áp: 5V
  • Kết nối: USB-A
  • Các cơ chế bảo vệ: Cầu chì tự phục hồi 200mA, bảo vệ chống tĩnh điện (ESD)
  • Khoảng cách truyền dữ liệu: ~5m
• RS485:
  • Đầu nối: Đầu nối vít
  • Chân: A+, B-, GND
  • Chế độ điều khiển hướng dữ liệu: Điều khiển tự động bằng phần cứng
  • Cơ chế bảo vệ: Chống sét và chống xung điện 600W, bảo vệ ESD 15KV (điện trở cân bằng 120R tích hợp)
  • Khoảng cách truyền dẫn: Khoảng 1,2km (tốc độ thấp)

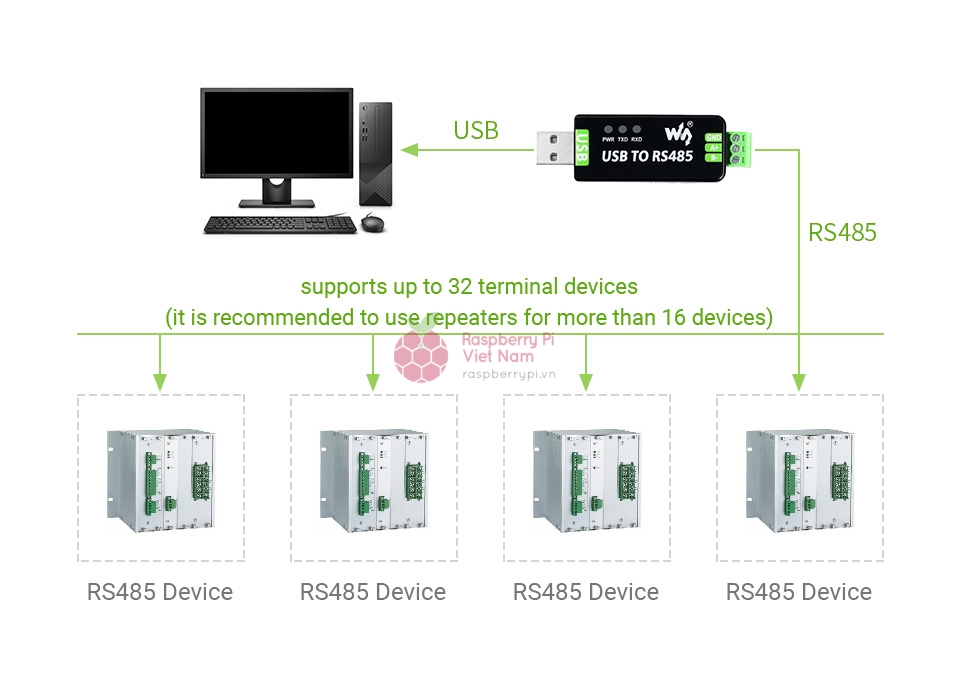

  • Chế độ truyền dẫn: Kết nối điểm–đa điểm (hỗ trợ tối đa 32 nút; khuyến nghị sử dụng bộ lặp khi hệ thống có từ 16 nút trở lên)
• Đèn báo LED:
  • PWR: Đèn báo nguồn màu đỏ, sáng lên khi có kết nối USB và điện áp
  • TXD: Đèn báo TX ĐỎ sáng lên khi cổng USB gửi dữ liệu
  • RXD: Đèn báo RX ĐỎ sáng lên khi các cổng thiết bị gửi dữ liệu trở lại
• Môi trường vận hành:
  • Nhiệt độ: -15℃ ~ 70
  • Độ ẩm: 5%RH ~ 95%RH
• Hệ điều hành: Mac, Linux, Android, WinCE, Windows 11 / 10 / 8.1 / 8 / 7

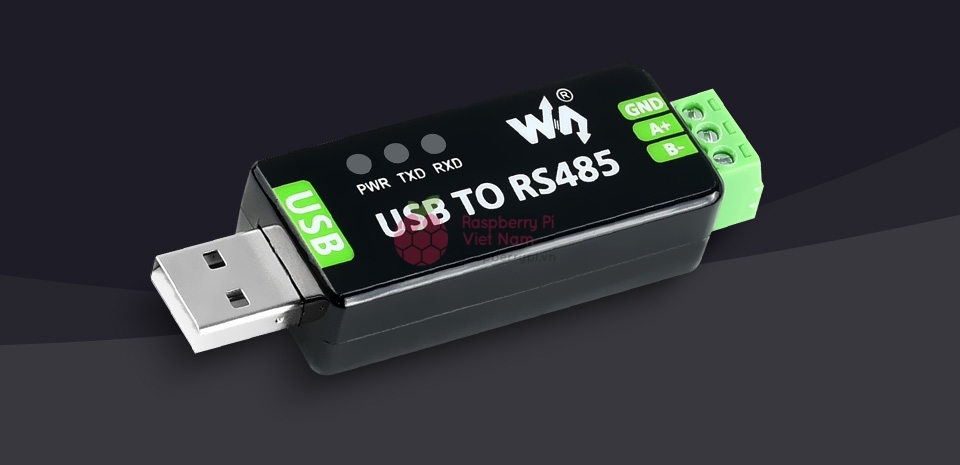

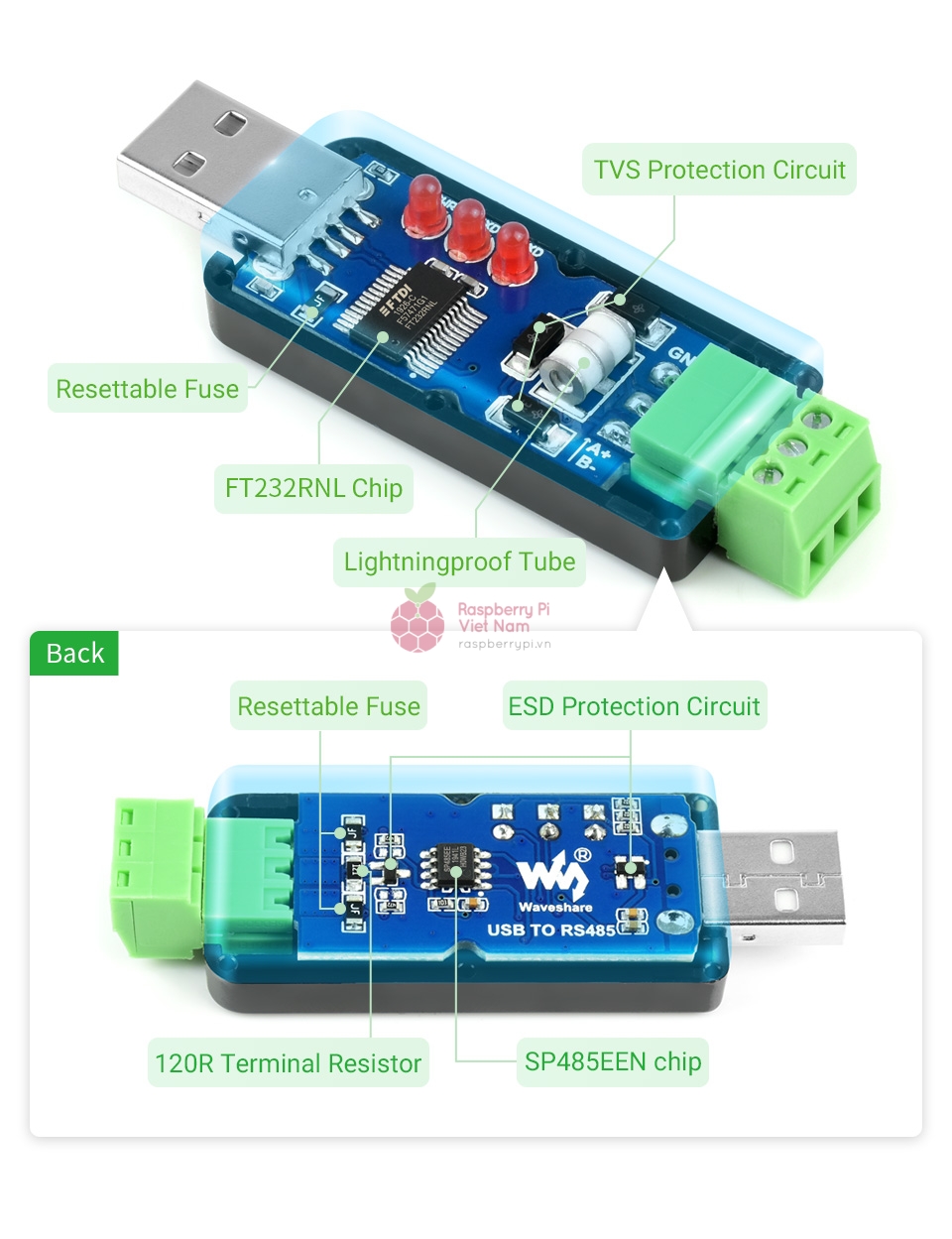

Tích hợp chip chính hãng trên bo mạch

Tích hợp chip FT232RNL và SP485EEN chính hãng ngay trên bo mạch, mang đến độ ổn định và khả năng tương thích vượt trội. Thiết bị còn được trang bị ống chống sét, cầu chì tự phục hồi, cùng các mạch bảo vệ ESD và TVS, giúp hệ thống luôn an toàn và hoạt động bền bỉ trong mọi môi trường.

Khoảng cách truyền tín hiệu lên đến 1,2 km

Tín hiệu USB được chuyển đổi thành tín hiệu RS485 vi sai cân bằng với tốc độ truyền cực kỳ ổn định. Thiết bị hỗ trợ dải tốc độ đáng tin cậy từ 300 đến 921600bps, cho phép truyền RS485 ở khoảng cách khoảng 1,2 km và kết nối USB ở mức khoảng 5 mét.

Tương thích với nhiều hệ điều hành khác nhau

Hỗ trợ Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP,…

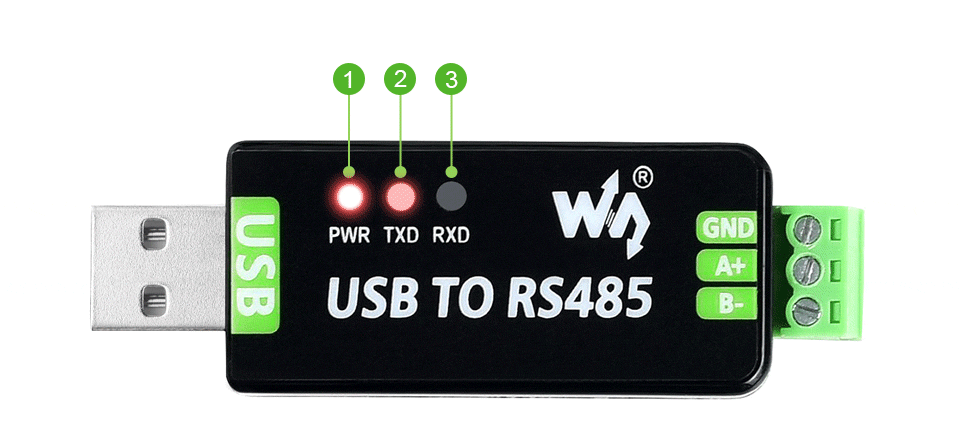

Hiển thị trạng thái vận hành thiết bị

Tích hợp 3 đèn LED trực quan, giúp người dùng dễ dàng theo dõi trạng thái nguồn và hoạt động của bộ thu – phát, đảm bảo kiểm soát thiết bị nhanh chóng và tiện lợi.

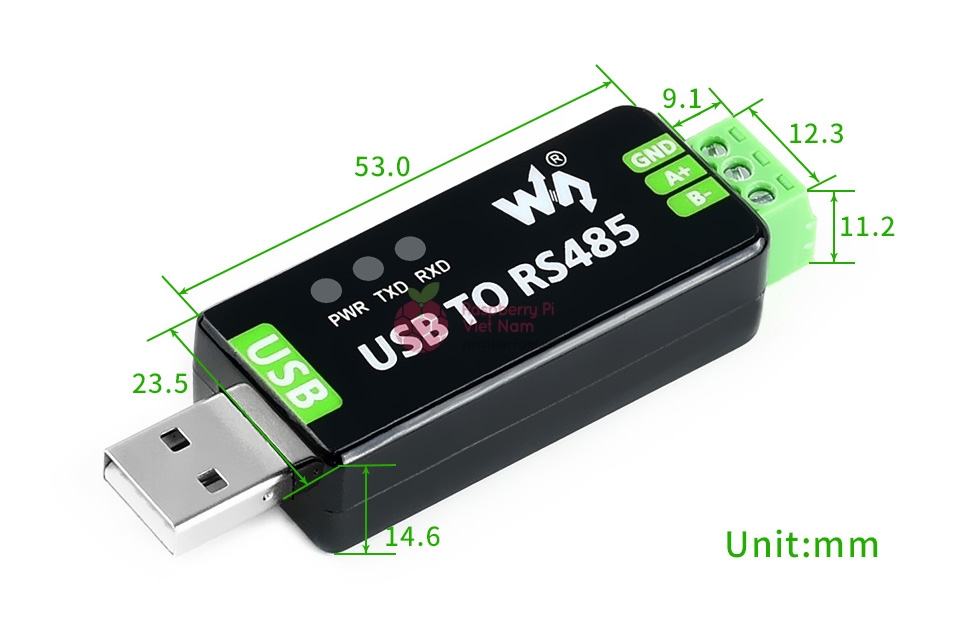

Thông số kích thước

Sản phẩm bộ chuyển đổi hai chiều USB sang RS485 cho công nghiệp chính hãng Waveshare do Raspberry Pi Việt Nam ủy quyền phân phối.

Tài liệu hỗ trợ kỹ thuật vui lòng xem tại đây: http://www.waveshare.com/wiki/USB_TO_RS485
