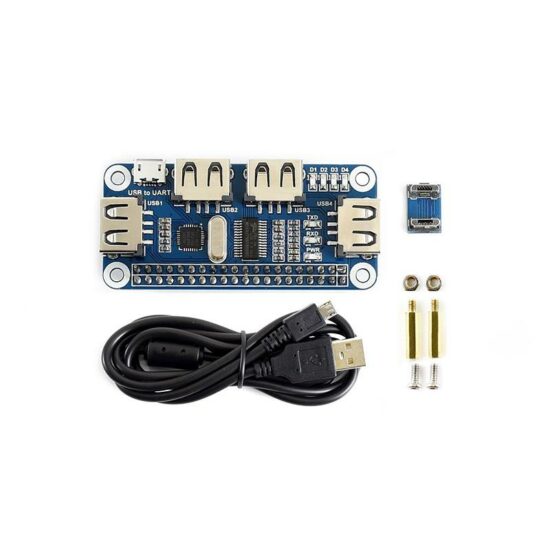

USB HUB HAT 4 cổng cho Raspberry Pi

Tổng quan

Đây là một cổng USB 4 cổng cho Raspberry Pi, cung cấp các cổng USB mở rộng cho Pi của bạn, hơn nữa, nó có tính năng chuyển đổi USB sang UART để giao tiếp nối tiếp dễ dàng. Nó có thể hoạt động với nhiều phiên bản khác nhau của Pi và đặc biệt kích thước của Hub được thiết kế để hoàn toàn phù hợp với phiên bản  Raspberry Pi Zero / Zero W.

Tính năng USB HUB HAT

• 4 cổng USB, tương thích với USB2.0 / 1.1
• Onboard USB to UART, với công tắc bật / tắt, thuận tiện cho việc gỡ lỗi nối tiếp Raspberry Pi và tránh xung đột
• Có nhiều đèn báo trạng thái, để theo dõi trạng thái nguồn, USB sang UART và các cổng USB

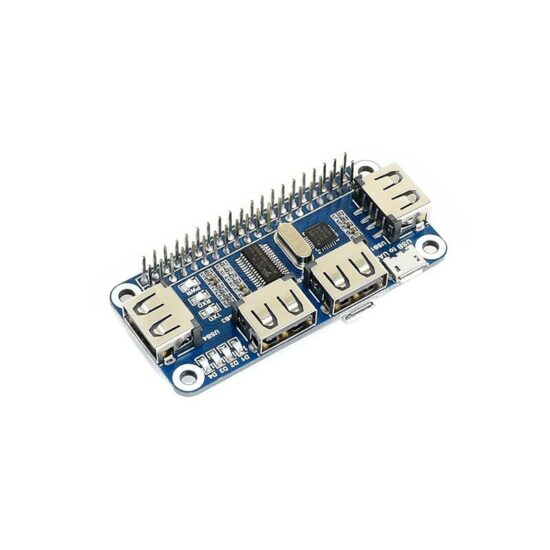

Có gì trên USB HUB HAT

1. Chân Raspberry Pi GPIO: để kết nối Raspberry Pi
2. USB to UART: để điều khiển Raspberry Pi qua thiết bị đầu cuối nối tiếp
3. Giao diện USB HUB: để kết nối HUB với cổng USB Raspberry Pi
   • Raspberry Pi Zero / Zero W: được kết nối qua đầu nối Micro USB

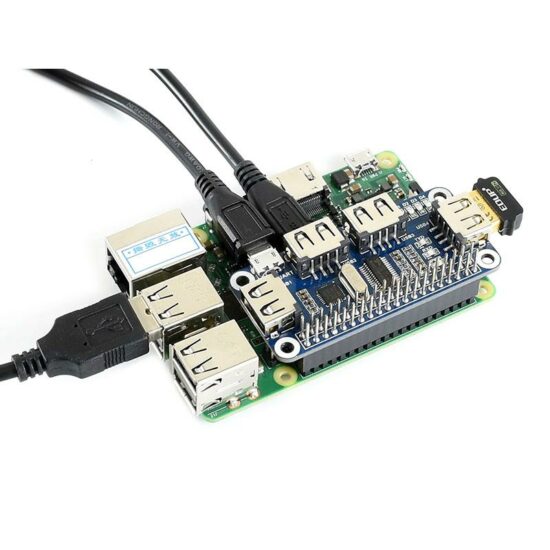

   • Raspberry Pi B + / 2B / 3B / 3B + / 4: được kết nối qua cáp Micro USB
4. Cổng mở rộng USB: USB1 ~ USB4
5. Đèn trạng thái cổng USB: chỉ báo chuyên dụng cho từng cổng USB, D1 ~ D4 cho USB1 ~ USB4 tương ứng
6. Đèn báo nguồn
7. Đèn báo USB sang UART
8. FE1.1S: chip USB HUB
9. Tinh thể 12 MHz
10. CP2102: Bộ chuyển đổi USB sang UART

Thông số kỹ thuật

• Điện áp hoạt động: 5V
• Kích thước: 65mm × 30 mm
• Kích thước lỗ lắp: 3.0mm

Kích thước
