Quạt chính hãng Raspberry Pi 4 – Kèm tản nhiệt, hỗ trợ điều chỉnh tốc độ

Lưu ý: Bộ sản phẩm chỉ bao gồm Quạt chính hãng Raspberry Pi 4 và tản nhiệt nhôm, KHÔNG bao gồm vỏ hộp. Nếu bạn muốn có đầy đủ vỏ hộp với quạt làm mát và tản nhiệt, có thể mua tại đây: Vỏ chính hãng Raspberry Pi 4.

Giờ đây, phiên bản Raspberry Pi 4 Model B mạnh nhất đã có thể được làm mát tốt hơn trong chiếc vỏ hộp chính hãng. Đây là quạt cho vỏ hộp chính thức của bo mạch Raspberry Pi 4 Model B. Như chúng ta đã biết, Raspberry Pi 4 có nhiệt độ cao hơn so với các phiên bản trước kia. Điều làm nhiều người không thích sử dụng vỏ hộp chính hãng là vì sản phẩm này không thể lắp quạt. Bạn chỉ có thể gắn một bộ tản nhiệt cho bo mạch của mình mà thôi.

Tuy nhiên, với sự nâng cấp này, từ nay bạn có thể vừa sử dụng quạt, vừa sử dụng tản nhiệt nhôm để làm bo mạch được mát hơn.

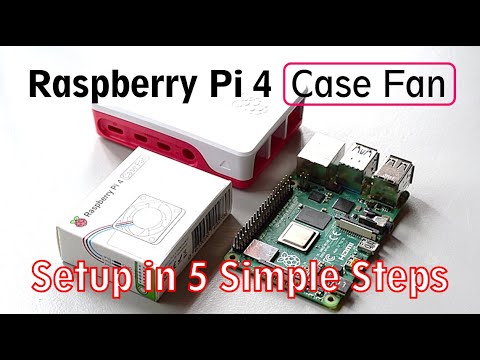

Video dưới đây sẽ hướng dẫn các bạn cách lắp ráp vỏ quạt chính hãng Raspberry Pi 4 chỉ trong 5 bước đơn giản

Bạn hoàn toàn không cần phải sử dụng ốc hoặc vít nào để bắt và giữa chiếc quạt này, đây là một thiết kế rất tuyệt từ đội ngũ của Raspberry Pi.

Nó cũng đi kèm với một miếng tản nhiệt nhôm để bạn dán lên CPU BCM2711 của Raspberry Pi 4 Model B, giúp giữ cho bo mạch luôn mát mẻ! Bạn chỉ cần bóc miếng dán phía dưới và gắn lên CPU, thao tác cũng rất đơn giản.

Hơn nữa, quạt làm mát có thể điều khiển tốc độ (PWM – Pulse Width Modulation) từ trong Hệ điều hành Raspberry Pi, điều này giống với quạt tản nhiệt trong bộ vỏ Argon ONE mà chung tôi cũng đang cung cấp. Theo mặc định, quạt sẽ bắt đầu quay ngay sau khi Raspberry Pi 4 Model B được cấp nguồn. Nếu muốn điều khiển tốc độ theo nhiệt độ, bạn cần thực hiện một số cấu hình và cập nhật Hệ điều hành Raspberry Pi lên phiên bản mới nhất. Để điều khiển PWM nên quạt có thêm một dây ngoài ĐỎ cho 5V (chân 4) và ĐEN cho GND (chân 6). Dây BLUE bổ sung phải được kết nối với chân 8 của GPIO của Raspberry Pi.

Hãng Cytron, sử dụng script Stressberry để thực hiện stress test và đánh giá khả năng làm mát của quạt và tản nhiệt chính hãng với CPU được chạy ở xung nhịp 1.5GHz. Bạn có thể xem kết quả dưới đây

• Màu đỏ – Chạy Raspberry Pi 4 Model B với bộ tản nhiệt đồng, sử dụng vỏ chính hãng, không kèm quạt
• Màu xanh – Chỉ chạy mình bo mạch Raspberry Pi 4 Model B, không vỏ, không tản nhiệt, không quạt làm mát
• Màu cam – Chạy Raspberry Pi 4 Model B với bộ tản nhiệt đồng, không sử dụng vỏ và quạt
• Màu xanh lá cây – Chạy Raspberry Pi 4 Model B với vỏ chính hãng, sử dụng bộ tản nhiệt CPU và quạt tản nhiệt chính hãng Raspberry Pi trong bài viết này

Từ biểu đồ bạn có thể thấy quạt và tản nhiệt chính hãng Raspberry Pi mang lại hiệu năng làm mát khá tốt, ngay cả trong trường hợp full tải.

Chức năng Quạt chính hãng Raspberry Pi 4

• Sản phẩm chính hãng, thiết kế bởi Raspberry Pi Foudation
• Lắp ráp qua các khớp nhựa, hoàn toàn không sử dụng ốc, vít
• Không cần “chế/độ” lại vỏ case, quạt này tương thích với vỏ chính hãng Raspberry Pi 4
• Được giấu hoàn toàn bên trong vỏ case, sẽ không ai biết bên trong đó có một chiếc quạt
• 3 chân GPIO được sử dụng để cấp điện và điều khiển tốc độ quạt
• Điện thế đầu vào: 5VDC cấp qua chân GPIO
• Quạt tự khởi động khi bo mạch được cấp điện
• Có thể điều khiển tốc độ trong hệ điều hành Raspberry Pi OS (cần cấu hình)
• Có khả năng cung cấp luồng không khí lên đến 1,4CFM qua CPU, RAM và IC quản lý nguồn
• Không cần cài đặt hoặc viết code để điều khiển quạt, chỉ cần update hệ điều hành Raspberry Pi OS rồi cấu hình
• Đi kèm 1 tản nhiệt nhôm kích thước 18mm x 18mm x 10mm cho CPU để tăng khả năng làm mát

Bộ sản phẩm gồm

• 1 x khung nhựa lắp quạt
• 1 x quạt tản nhiệt
• 1 x tản nhiệt nhôm

Kích thước sản phẩm

Ảnh lắp ráp thực tế
