“Trên tay” màn hình cảm ứng 7″ cho Raspberry Pi

Nhu cầu sử dụng màn hình nhỏ đi kèm với Raspberry Pi là rất nhiều. Bạn có thể sử dụng cho mục đích di động, lắp vào ô tô, làm máy tính bảng, …

Hiện tại cũng có khá nhiều kích cỡ màn hình cho Raspberry Pi như màn hình 3.5″, màn hình 5″, màn hình 7″ hay màn hình 10″ với đủ loại cảm ứng như điện trở, điện dung, đơn hoặc đa điểm. Hôm nay Raspberry Pi Việt Nam xin giới thiệu đến các bạn màn hình LCD 7″ có cảm ứng do Raspberry Pi Geek Forum sản xuất.

Cảm nhận đầu tiên là màn hình rất nhẹ, mỏng, thiết kế đẹp. Nó sẽ rất phù hợp cho các bạn cần nghiên cứu hoặc phát triển tiếp bộ màn hình thành một sản phẩm hoàn chỉnh như máy tính bảng, máy tính mini, … Một bộ màn hình gồm khá nhiều phụ kiện đi kèm, các bạn có thể xem dưới đây:

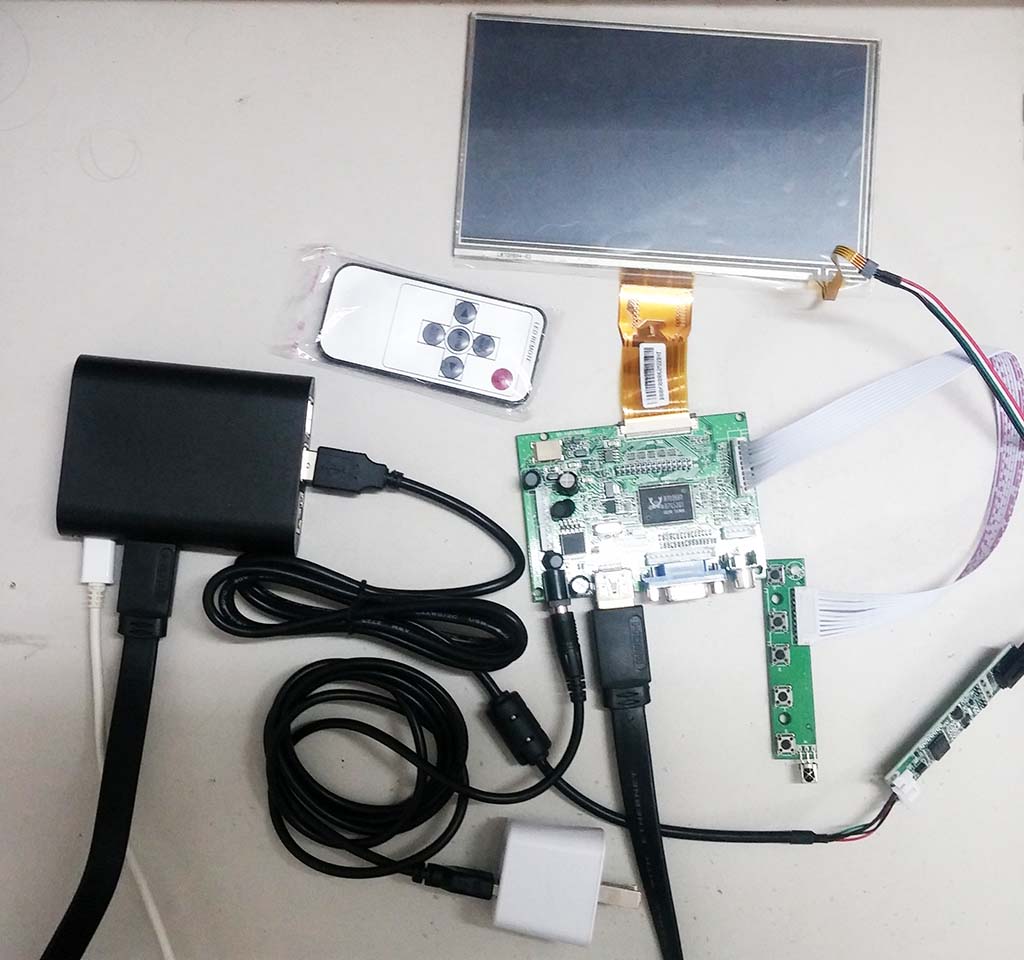

Bộ màn hình cảm ứng 7" cho Raspberry Pi

Bộ màn hình cảm ứng 7″ cho Raspberry Pi

Các thành phần chi tiết gồm:

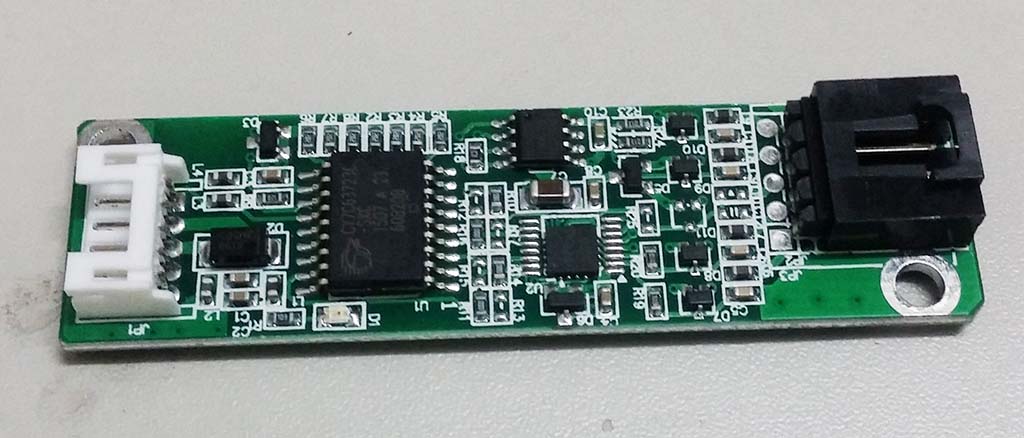

Bảng mạch điều khiển nguồn điện cho màn hình

Bảng mạch điều khiển nguồn điện cho màn hình

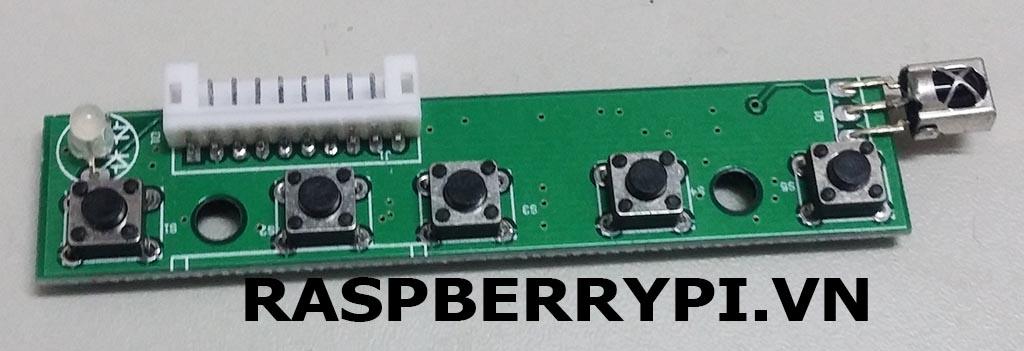

Bộ phím bấm điều khiển màn hình, tích hợp đầu nhận hồng ngoại

Bộ phím bấm điều khiển màn hình, tích hợp đầu nhận hồng ngoại

Màn hình cảm ứng độ phân giải 1200 * 600

Màn hình cảm ứng độ phân giải 1200 * 600

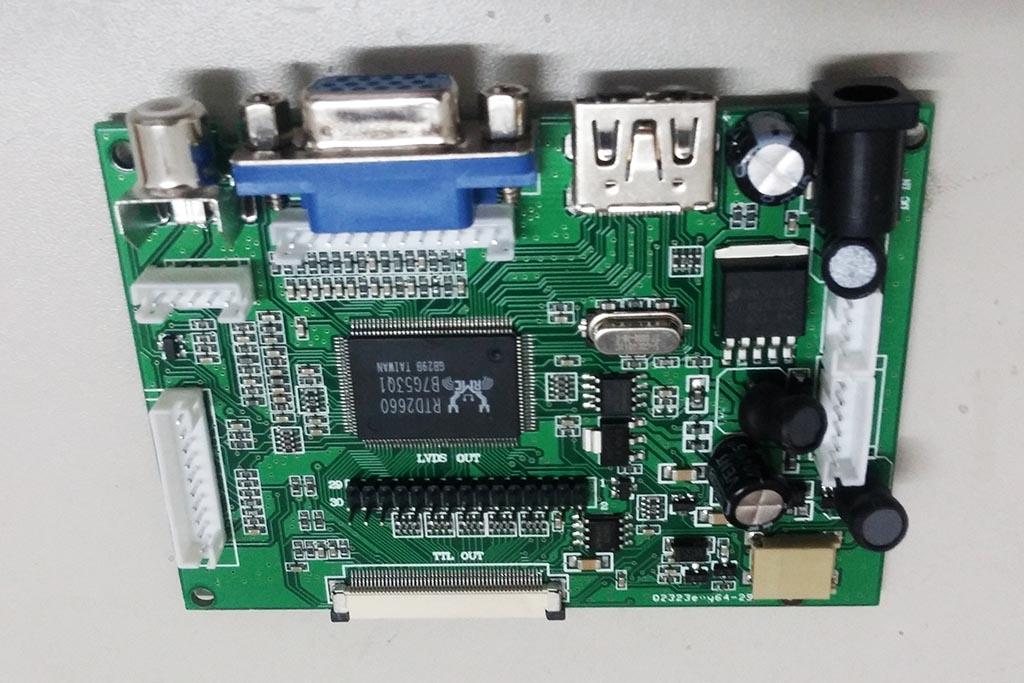

man-hinh-cam-ung-7-raspberrypi-5

Mạch điều khiển màn hình với các cổng cắm input và output

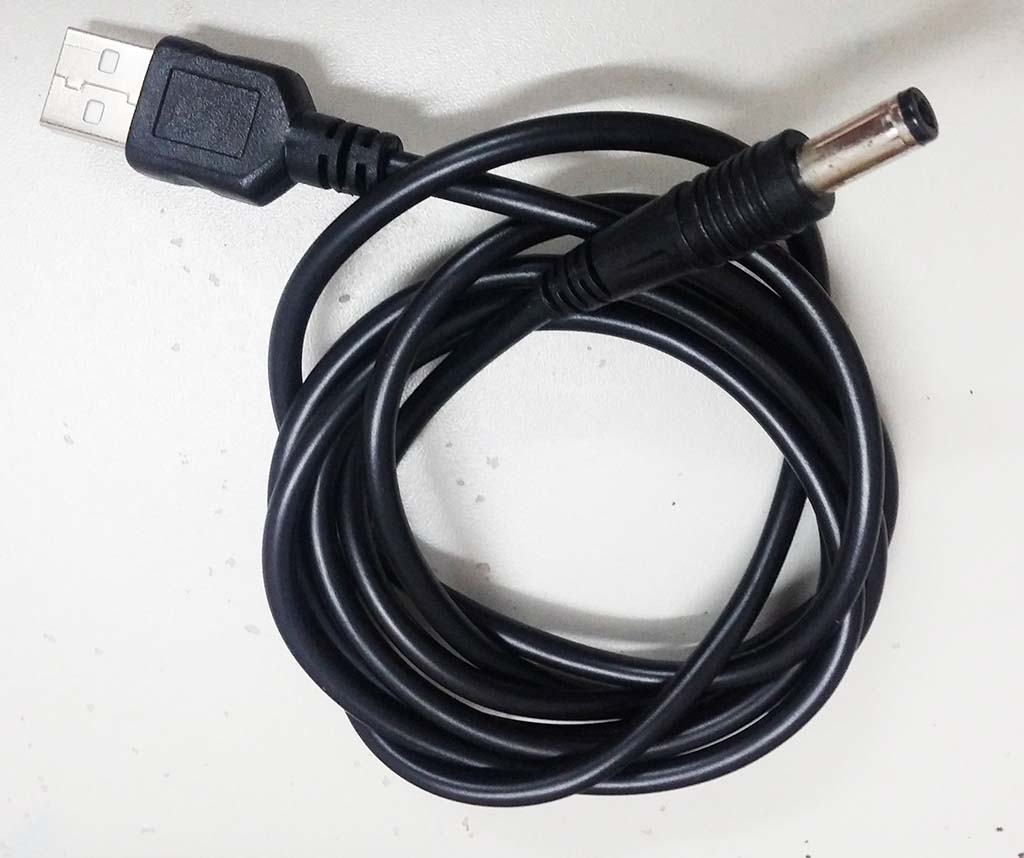

Dây nguồn cho màn hình

Dây nguồn cho màn hình

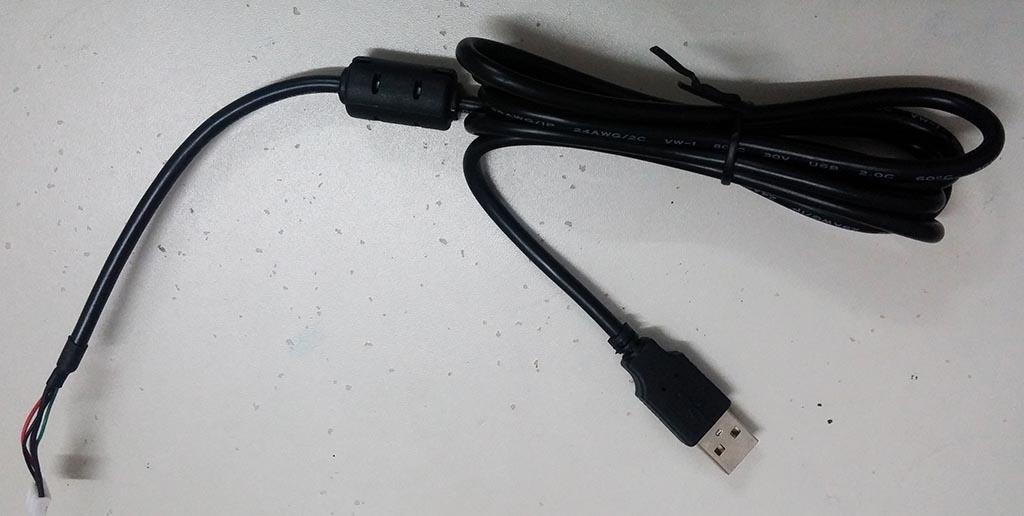

Dây nguồn cho bảng mạch điều khiển màn hình

Dây nguồn cho bảng mạch điều khiển màn hình

Thông số chi tiết màn hình cảm ứng 7″ cho Raspberry Pi

  • Kích cỡ màn hình: 7 “
  • Nguồn điện sử dụng: DC 5V – 2A. Bạn có thể sử dụng USB, sạc di động tuy nhiên chất lượng nguồn phải đảm bảo, tránh trường hợp bị cấp nguồn ngược trở lại mạch Raspberry Pi sẽ dẫn đến hỏng mạch.
  • Công suất: 6-7W
  • Tín hiệu đầu vào: HDMI 1.2
  • Định dạng video: PAL / NTSC
  • Độ phân giải: 1200 * 600
  • Plug and Play: Hỗ trợ
  • Ngôn ngữ hỗ trợ: Trung Quốc, English, Japanese, Korean, Spanish, French, German, Italian, Portuguese
  • Điều khiển: Multi-function OSD, có hỗ trợ điều khiển từ xa.
  • Hỗ trợ đảo ngược màn hình (flip up and down)
  • Tỷ lệ màn hình: 4:3 hoặc 16:9
  • Kích thước:  165.0 (W) × 100.0 (H) × 5 (D) mm
  • Góc nhìn: L70 ° R70 ° U50 ° D60
  • Panel Type: TFT
  • Display Color 262K
  • contrast ratio of 500: 1
  • Brightness 220cd / m2
  • Response time 20ms
  • Nhiệt độ hoạt động:  -20 ℃ ~ 80 ℃

Một bộ sản phẩm gồm:

  • Màn hình LCD
  • Mạch điều khiển màn hình
  • Mạch điều khiển nguồn
  • Mạch bấm menu màn hình
  • Dây nguồn màn hình
  • Dây nguồn mạch điều khiển màn hình
  • Cable kết nối mạch menu màn hình
  • Điều khiển từ xa

Mời các bạn xem chi tiết thêm video giới thiệu màn hình cảm ứng LCD 7″ của chúng tôi:

[kad_youtube url=”https://www.youtube.com/watch?v=UPJdYqX66XQ” width=650 ]

Video hướng dẫn lắp ráp màn hình LCD 7″

[kad_youtube url=”https://www.youtube.com/watch?v=i8p7d1qDqQ4″ width=650 ]
